Définition et composants d’une installation foudre
Une installation de protection contre la foudre est un système complet et intégré conçu pour capturer, conduire et dissiper l’énergie des décharges atmosphériques en toute sécurité. Elle protège les structures, les équipements et les personnes contre les risques électriques et thermiques liés aux impacts directs ou indirects.
Cette installation ne se réduit pas à un simple paratonnerre sur le toit. C’est un ensemble coordonné où chaque élément joue un rôle précis dans la chaîne de sécurité.
Les trois niveaux de protection
Une installation foudre complète repose sur trois étages distincts :
- Captage : capture la décharge avant qu’elle ne frappe la structure
- Conduction : oriente l’énergie vers la terre sans dommage
- Dissipation : disperse l’énergie dans le sol de façon sûre
Ces trois niveaux fonctionnent ensemble pour réduire les dégâts et les risques d’incendie ou d’explosion.
Composants essentiels d’une installation
Voici les éléments que vous retrouvez dans chaque système de protection :
- Système de captage : paratonnerre classique, paratonnerre à dispositif d’amorçage (PDA) ou paratonnerres par maille (cage de Faraday)
- Conducteurs de descente : chemins métalliques qui acheminent le courant vers le sol
- Liaisons équipotentielles : connectent les éléments métalliques de la structure pour éviter les différences de potentiel
- Parafoudres : protègent les installations électriques et électroniques des surtensions
- Mises à la terre : électrodes enfouies qui dissipent l’énergie dans le sol
Chaque composant doit répondre aux normes techniques de protection foudre en vigueur en France et en Europe.
Rôle de chaque élément
Le paratonnerre : c’est la première ligne de défense. Il attire intentionnellement la foudre et la canalise vers la terre de façon contrôlée, évitant qu’elle ne traverse la structure de manière chaotique.
Les conducteurs de descente : ils forment le chemin de moindre résistance pour le courant de foudre. Plus la résistance est basse, mieux c’est. Plusieurs chemins parallèles réduisent la résistance globale.
Les liaisons équipotentielles : elles relient tous les éléments conducteurs métalliques (tuyauteries, gaines, armatures) pour qu’ils restent au même potentiel électrique. Sans cela, des différences de tension dangereuses peuvent apparaître.
Les parafoudres : ces appareils absorbent ou dévient les surtensions qui pourraient endommager les équipements électroniques sensibles. Ils complètent la protection externe.
La mise à la terre : c’est le point final. L’énergie doit être dispersée profondément dans le sol. Une mauvaise mise à la terre compromet tout le système.
Une installation foudre est efficace seulement si tous ses composants sont correctement dimensionnés, connectés et entretenus selon les normes en vigueur.
Différences entre captage et protection interne

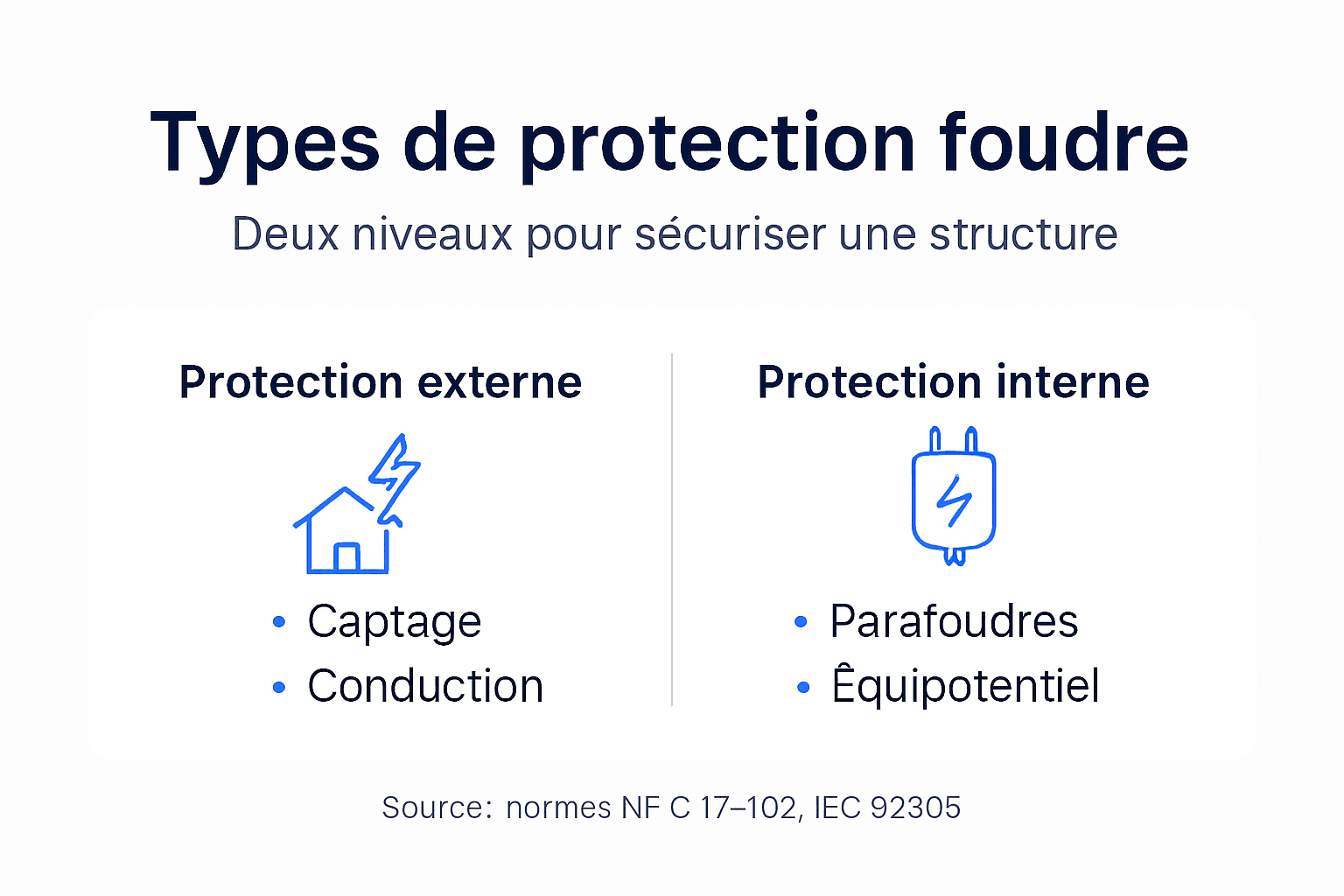

Il faut distinguer deux niveaux de protection : externe et interne.
La protection externe (paratonnerres) capture la foudre à distance. La protection interne (parafoudres) protège ce qui se trouve à l’intérieur : électricité, électronique, télécom. Les deux sont nécessaires pour un système robuste.
Conseil pro : Demandez toujours une étude complète d’une installation existante avant de la modifier. Les normes évoluent et un système ancien peut nécessiter des mises à jour importantes en termes de conformité et d’efficacité.
Types de dispositifs et principes de fonctionnement
La protection contre la foudre repose sur plusieurs catégories de dispositifs, chacun ayant un rôle spécifique dans la chaîne de sécurité. Comprendre leur fonctionnement permet de mieux évaluer les besoins d’une installation et de garantir une protection adaptée.
Les paratonnerres : captage et conduction
Le paratonnerre est le dispositif de captage principal. Il existe plusieurs types, chacun offrant des performances différentes selon le contexte et la structure.
Les paratonnerres se divisent en trois catégories :
- Paratonnerre à tige simple : le modèle classique, composé d’une tige métallique pointue en haut de la structure
- Paratonnerre à dispositif d’amorçage (PDA) : offre une meilleure protection en augmentant le rayon couvert par rapport à une tige classique
- Paratonnerre par maille (cage de Faraday) : enveloppe la structure dans un réseau conducteur qui dissipe l’énergie électrique autour d’elle
Le principe de fonctionnement des paratonnerres est simple : ils créent un chemin préférentiel pour la foudre, l’attirant avant qu’elle ne frappe les structures sensibles. Une fois le courant capté, il est conduit vers la terre via des conducteurs.
Les parafoudres : protection des équipements
Les parafoudres protègent les installations électriques contre les surtensions en déviant l’énergie excessive vers la terre. Ils agissent comme des « éponges électriques ».
Il existe trois types de parafoudres selon leur fonction :
- Type 1 : protection contre les surtensions directes liées aux impacts foudre
- Type 2 : protection contre les surtensions de commutation et indirectes
- Type 3 : protection des appareils sensibles en fin de circuit
Ces dispositifs doivent être dimensionnés correctement et installés au plus proche des équipements à protéger pour être efficaces.
Voici un tableau comparatif des principaux types de dispositifs de protection contre la foudre :
| Dispositif | Rôle principal | Avantage marqué | Limite principale |
|---|---|---|---|
| Paratonnerre à tige | Captage primaire | Installation simple | Zone de protection limitée |
| Paratonnerre à amorçage | Captage renforcé | Plus grand rayon de sécurité | Coût supérieur |
| Cage de Faraday | Dissipation globale | Protection intégrale | Complexité de pose |
| Parafoudre | Défense interne | Sauvegarde équipements | Ne bloque pas l’impact direct |
Cages de Faraday et dissipation d’énergie
La cage de Faraday fonctionne différemment. Au lieu de capter un point unique, elle enveloppe la structure avec un réseau de conducteurs entrecroisés. L’énergie se dissipe autour de la cage plutôt que de la traverser.
Ce système convient particulièrement aux bâtiments de grande taille ou aux structures contenant des équipements très sensibles.
Les parafoudres ne remplacent jamais un paratonnerre externe. Ils complètent la protection en protégeant ce qui se trouve à l’intérieur contre les surtensions résiduelles.
Coordination entre dispositifs
Le fonctionnement optimal d’une installation exige que tous les dispositifs travaillent ensemble de façon coordonnée. Une surtension qui passe par un parafoudre mal dimensionné peut endommager un équipement sensible.
L’évaluation du rayon de protection d’un dispositif d’amorçage aide à vérifier que tous les points critiques sont effectivement protégés.
Conseil pro : Validez toujours que les niveaux de protection de vos parafoudres correspondent au niveau de protection global de l’installation. Une protection hétérogène peut créer des points faibles dangereux.
Normes françaises et internationales applicables
La protection contre la foudre en France et en Europe est encadrée par un ensemble de normes techniques qui définissent les standards de conception, d’installation et de maintenance. Ces normes garantissent un niveau de sécurité uniforme et reconnu.
Les normes de référence en France
La France dispose d’un cadre normatif structuré autour de deux normes principales : la NF C 17-102 et la NF C 61-740.
La NF C 17-102 est la norme française de référence pour la conception et l’installation de systèmes de protection contre la foudre. Elle reprend les principes de la norme internationale IEC 62305 et les adapte au contexte français.
La norme NF C 61-740 régit l’installation et l’entretien des parafoudres dans les réseaux basse tension pour assurer une protection efficace contre les surtensions induites par la foudre.
Ces deux normes travaillent ensemble pour couvrir l’ensemble du système de protection.
La norme internationale IEC 62305
La norme IEC 62305 est le standard international qui s’impose progressivement en France et en Europe. Elle définit quatre niveaux de protection (I à IV) selon le risque et le type de structure.
IEC 62305 se divise en plusieurs parties :
- Partie 1 : principes généraux et évaluation du risque
- Partie 2 : gestion des risques et conception de systèmes
- Partie 3 : dégâts physiques et vie humaine
- Partie 4 : installations électriques et électroniques
Le choix entre NF C 17-102 et IEC 62305 dépend de la complexité du projet et des exigences réglementaires spécifiques à votre site.
Obligations réglementaires selon le type de structure
Certaines installations sont soumises à des obligations légales en matière de protection foudre. Les installations classées pour la protection de l’environnement (ICPE) doivent réaliser une Analyse du Risque Foudre (ARF) et, si nécessaire, une Étude Technique Foudre (ETF).
Les secteurs concernés incluent :
- Pétrochimie et raffinage
- Stockage de produits explosifs ou inflammables
- Installations électriques de grande puissance
- Équipements de télécommunications
- Hôpitaux et centres de données critiques
Documentation et traçabilité
Toute installation doit être documentée et vérifiée selon les normes. Les documents clés incluent :
- Étude de conception ou rapport ARF/ETF
- Procès-verbaux de réception de l’installation
- Certificats de conformité
- Rapports de vérification annuels
La traçabilité de ces documents est essentielle pour démontrer la conformité en cas de contrôle ou d’incident.
Ce tableau synthétise les documents obligatoires pour la traçabilité réglementaire d’une installation :
| Document requis | Utilité | Fréquence de mise à jour |
|---|---|---|
| Étude technique (ARF/ETF) | Évaluer le niveau de risque | Lors de chaque modification |
| Certificats de conformité | Justifier le respect des normes | À chaque réception ou mise à niveau |
| Procès-verbaux de vérification | Prouver les contrôles réalisés | Annuellement |
| Rapport de maintenance | Documenter les interventions | Après chaque intervention |
Les normes françaises et internationales évoluent régulièrement. Une installation conforme aujourd’hui peut nécessiter une mise à jour dans les années à venir.
Conseil pro : Gardez à jour tous vos rapports de vérification et certificats de conformité. Ils constituent vos preuves légales en cas de sinistre ou de contrôle réglementaire.
Obligations légales et responsabilités de l’installateur
L’installateur de protection contre la foudre assume des responsabilités importantes qui dépassent la simple pose de matériel. Il doit garantir la sécurité des personnes et des biens en respectant un cadre légal et normatif strict.
Le rôle central de l’installateur
L’installateur est le pivot central de tout projet de protection foudre. Son rôle commence bien avant les travaux et continue longtemps après la mise en service.
Les responsabilités principales incluent :
- Planification technique et étude préalable
- Mise en œuvre conforme aux normes
- Vérification de conformité avant livraison
- Maintenance et suivi périodique
- Documentation complète et traçabilité
Chaque point de cette liste a des implications légales directes. Ignorer l’un d’eux expose l’installateur à des poursuites civiles ou pénales.
Obligations de conformité et de documentation
L’installateur doit réaliser un dossier technique complet qui sera soumis aux autorités compétentes. Ce dossier doit démontrer que l’installation respecte toutes les normes en vigueur.
Le dossier technique doit inclure :
- Plans détaillés de l’installation
- Calculs de dimensionnement
- Certificats de conformité des matériels
- Preuves de mise à la terre
- Procès-verbaux de tests et vérifications
- Contrats de maintenance
Cette documentation n’est pas optionnelle : elle constitue la preuve légale de conformité en cas de sinistre ou d’inspection.
Responsabilité de la sécurité des personnes
Une installation mal conçue ou mal exécutée peut mettre en danger la vie humaine. L’installateur est légalement responsable des défaillances de son installation pendant sa durée de vie.
Cela signifie que si une personne est blessée ou tuée par un défaut d’installation, la responsabilité civile et pénale de l’installateur peut être engagée. Les assurances professionnelles jouent un rôle crucial ici.
Maintenance et suivi obligatoires
L’installation n’est pas un produit fini qu’on oublie après livraison. Elle doit être vérifiée régulièrement selon les normes : généralement une fois par an pour les installations courantes.
L’installateur doit :
- Planifier ces vérifications avec le client
- Effectuer les contrôles techniques régulièrement
- Documenter chaque intervention
- Signaler tout défaut identifié
- Proposer des corrections si nécessaire
Négliger la maintenance expose à une responsabilité encore plus grande en cas d’incident.
Assurance responsabilité civile
Tout installateur professionnel doit disposer d’une assurance responsabilité civile professionnelle adaptée au secteur. Cette assurance couvre les dégâts causés par une installation défectueuse.
Sans cette assurance, les dégâts seraient à la charge directe de l’installateur, ce qui peut être financièrement catastrophique.
L’installateur est garant de la conformité et de la sécurité de son installation pendant toute sa durée de vie, pas seulement au moment de la mise en service.
Conseil pro : Conservez tous les documents techniques, rapports de vérification et certificats de conformité pendant au moins dix ans. Ces preuves vous protègent légalement en cas de litige ou de réclamation.
Risques, maintenance et erreurs à éviter
Une installation de protection contre la foudre mal entretenue ou mal conçue devient un risque plutôt qu’une protection. Comprendre les dangers et les erreurs courantes permet de sécuriser vos structures et vos équipements.
Les risques d’une mauvaise installation
Les conséquences d’une installation défectueuse sont graves et multiples. Les risques associés incluent dommages matériels importants, perturbations électriques et dangers directs pour les personnes.
Une installation mal dimensionnée ou mal exécutée peut :
- Laisser passer la foudre directement dans les structures sensibles
- Créer des points chauds par effet Joule causant incendies
- Endommager gravement les équipements électroniques
- Mettre en danger la vie des occupants par électrocution
- Provoquer des explosions en cas de stockage de produits inflammables
Chaque année, des sinistres évitables surviennent faute de maintenance adéquate.
Les erreurs les plus courantes
Certaines erreurs reviennent régulièrement et causent des défaillances prévisibles. Les identifier permet de les prévenir.
Liaisons de terre défectueuses : c’est l’erreur numéro un. Une mauvaise connexion à la terre rend toute l’installation inutile. La résistance doit être inférieure à 10 ohms selon les normes.
Parafoudres non fonctionnels : installez-les sans les tester ou sans les remplacer à temps après une surcharge. Ils deviennent des coquilles vides incapables de protéger.
Dimensionnement inadéquat : utiliser un paratonnerre trop petit ou mal positionné laisse des zones non protégées exposées aux impacts directs.
Absence de maintenance : l’installation se dégrade progressivement. Corrosion, desserrage, détérioration des matériels : sans inspection régulière, les défauts s’accumulent silencieusement.
La maintenance : une obligation continue
La maintenance n’est pas une option. Elle doit être planifiée régulièrement selon les normes en vigueur, typiquement une fois par an.
Une maintenance efficace comprend :
- Inspection visuelle complète du système
- Tests de continuité des conducteurs
- Mesure de la résistance de terre
- Vérification des parafoudres
- Remplacement des éléments usés
- Documentation de toutes les interventions
La maintenance des paratonnerres selon les normes garantit que votre installation reste efficace année après année.
Risques spécifiques par saison
Certains risques varient selon le contexte climatique. En période d’orage, les installations surmenées peuvent défaillir. En hiver, le gel détériore les connexions.
Une vigilance accrue avant chaque saison critique limite les surprises désagréables.
Une installation non entretenue perd 30 à 50 % de son efficacité en moins de cinq ans. La maintenance est votre meilleur investissement.
Conseil pro : Programmez une inspection annuelle avant la saison des orages et documentez systématiquement chaque intervention. Cette traçabilité vous protège légalement et vous alerte sur les dégradations à venir.
Assurez la conformité et la sécurité de vos installations foudre grâce à une gestion intégrée
La complexité des obligations normatives françaises et européennes, ainsi que la nécessité d’une maintenance rigoureuse, rendent la gestion des systèmes de protection contre la foudre particulièrement exigeante. Face à ces enjeux, la clé réside dans la centralisation des documents, la traçabilité précise des vérifications, mais aussi la surveillance en temps réel des événements météorologiques pour anticiper tout risque. Que vous soyez installateur, vérificateur ou gestionnaire, la cohérence entre études, audits et maintenance est indispensable pour respecter les normes NF C 17-102 et IEC 62305 tout en garantissant la sécurité des personnes et des biens.
Découvrez comment LPS Manager s’impose comme l’outil SaaS tout-en-un qui vous accompagne dans la création et le suivi de vos dossiers de protection foudre avec :
- Une gestion complète du cycle � « étude, installation, vérification et maintenance »
- Un accès optimisé aux normes et obligations réglementaires
- Une surveillance automatique des événements foudre et alertes en temps réel
- Un reporting immédiat partageable, garantissant la preuve de conformité
Ne laissez aucune zone d’ombre dans la sécurité de vos installations. Passez dès maintenant à une gestion professionnelle, transparente et efficace grâce à LPS Manager et maîtrisez pleinement vos obligations légales et techniques.
Explorez toutes les fonctionnalités pour protéger efficacement vos structures
Installation foudre : sécurité, normes et obligations
Questions Fréquemment Posées
Qu’est-ce qu’une installation de protection contre la foudre ?
Une installation de protection contre la foudre est un système conçu pour capturer, conduire et dissiper l’énergie des décharges atmosphériques afin de protéger les structures, les équipements et les personnes des risques électriques et thermiques.
Quels sont les principaux éléments d’une installation foudre ?
Les principaux éléments comprennent un système de captage (paratonnerre), des conducteurs de descente, des liaisons équipotentielles, des parafoudres et des mises à la terre.
Quelle est l’importance de la mise à la terre dans une installation foudre ?
La mise à la terre est essentielle car elle permet de disperser l’énergie captée dans le sol, protégeant ainsi l’installation des décharges et garantissant le bon fonctionnement du système de protection.
Quelles normes régissent les installations de protection contre la foudre ?
Les principales normes en France sont la NF C 17-102 pour la conception des systèmes de protection contre la foudre et la NF C 61-740 pour l’installation et l’entretien des parafoudres.
Recommandation
- Protection contre la foudre : Sécurité et conformité en France
- Terminologie protection foudre : sécurité et conformité
- 6 meilleures pratiques protection foudre pour installateurs
- Comment réaliser un audit foudre efficace pour vos installations
- Grundlegende Anforderungen und Normen für Elektroinstallationen in Wohngebäuden – IET-Berlin
