Une connexion peut sembler intacte et pourtant ne plus assurer la continuité attendue lors d’un impact de foudre. Pour les liaisons équipotentielles LPS, le contrôle doit donc dépasser le simple coup d’œil et la lecture d’une valeur en ohms.
Sur une toiture modifiée ou dans un local technique ancien, le risque vient souvent d’un raccord oublié, corrodé ou ajouté sans vérifier le parcours du courant. On gagne à examiner d’abord la fonction de chaque liaison, puis sa mise en œuvre et ses mesures.
Points clés à retenir
- Une liaison équipotentielle LPS vise à réduire les différences de potentiel pendant un impact de foudre. Elle s’examine avec les descentes, la mise à la terre et les parafoudres, sans la confondre avec les liaisons principales ou supplémentaires de l’installation BT.
- La section d’un conducteur dépend de sa fonction, du courant susceptible d’y circuler, du matériau et des textes applicables. Aucune valeur unique, comme 16 mm² de cuivre, ne constitue une règle universelle pour toutes les liaisons LPS.
- Un contrôle fiable associe inspection visuelle et essai de continuité entre des points identifiés. La méthode, le trajet mesuré et le critère applicable comptent autant que la valeur relevée.
- Les changements en toiture, notamment l’ajout de panneaux photovoltaïques ou d’équipements métalliques, imposent de revoir les parcours et les distances de séparation. Plans, mesures, photos et corrections consignés facilitent les visites suivantes.
Pourquoi l’équipotentialité compte dans une protection foudre
Un système de protection contre la foudre, ou LPS, capte le courant, le conduit vers la terre et limite ses effets dans le bâtiment. Pendant un impact, ses conducteurs peuvent atteindre un potentiel élevé. Une charpente, une canalisation ou un chemin de câbles voisin peut alors se trouver à un potentiel différent.
La liaison équipotentielle relie les éléments conducteurs concernés pour réduire cette différence de potentiel et le risque d’amorçage. Elle s’étudie avec le tracé des descentes, le raccordement à la terre et les parafoudres. Pour revoir le mécanisme électrique, notre page sur le principe de l’équipotentialité électrique en détaille les bases.
Trois liaisons, trois contextes
La liaison équipotentielle principale relie à la barre principale de terre les éléments conducteurs concernés, dont certaines canalisations métalliques selon leur fonction et les règles applicables. La liaison équipotentielle supplémentaire complète localement cette protection, notamment dans les locaux avec baignoire ou douche, selon les prescriptions applicables.
La liaison équipotentielle de foudre répond à une autre contrainte : maîtriser les différences de potentiel créées par un courant impulsionnel. Selon l’emplacement, elle peut être directe ou passer par un dispositif adapté, comme un parafoudre sur un réseau électrique. On ne transpose donc pas automatiquement le dimensionnement d’une salle d’eau à une toiture équipée d’un paratonnerre.
Le différentiel ne remplace pas la liaison
Un interrupteur différentiel surveille le déséquilibre entre les courants de ses conducteurs actifs, mais ne remplace pas les conducteurs de protection. En cas de courant de défaut, la continuité de ces conducteurs et les liaisons entre masses contribuent à maîtriser la tension de contact.
En cas de foudre, le différentiel ne suffit pas à limiter les écarts de potentiel entre réseaux et pièces métalliques. On contrôle ces fonctions séparément, sans attribuer à l’équipotentialité un déclenchement garanti.
Quelles normes appliquer avant de contrôler
La NF C 15-100 encadre l’installation électrique basse tension, notamment les liaisons principales et supplémentaires. La série NF EN 62305, publiée sous la désignation complète NF EN IEC 62305 dans l’édition applicable, traite de la protection contre la foudre. Selon le site et le type de paratonnerre, d’autres textes peuvent s’appliquer, notamment la NF C 17-102 pour un paratonnerre à dispositif d’amorçage.
Partir de la fonction, pas d’un chiffre
Le guide professionnel de la NF C 15-100 aide à situer la liaison principale dans l’installation. Pour le LPS, la présentation de la NF EN IEC 62305 replace l’équipotentialité parmi les mesures de protection contre la foudre prévues par la NF EN 62305.
Avant une remise en conformité, on vérifie l’édition applicable des textes, l’étude de risque foudre et le dossier de conception. Selon le type d’installation, une vérification initiale peut aussi être prévue. Un bâtiment existant, une extension photovoltaïque et une installation neuve peuvent nécessiter des contrôles différents. Les prescriptions des locaux avec baignoire ou douche doivent être vérifiées dans la version applicable de la NF C 15-100, et non déduites d’un ancien schéma de volumes.
Relire les documents de conception
Les plans doivent montrer les services entrants, les descentes, l’installation de mise à la terre, la barre principale de terre, les conducteurs de protection et les points de raccordement. On vérifie aussi les distances de séparation prévues entre le LPS et les conducteurs ou équipements voisins.
Sans ces documents, une mesure correcte à un point donné peut rassurer à tort. Elle ne révèle ni un équipement métallique oublié, ni un nouveau câble passant trop près d’une descente. Pour un projet associant captage, terre et protection interne, les composants de la protection foudre présentés par LPS FR offrent un repère utile.
Dimensionner les conducteurs selon leur rôle
La section des conducteurs dépend du courant possible, du matériau et de la fonction de la liaison. Le tableau présente des repères courants pour l’installation basse tension et des choix propres au LPS.
| Liaison | Repère pour un conducteur en cuivre | Vérification indispensable |
|---|---|---|
| Principale, installation BT | Au moins la moitié de la section du plus grand des conducteurs de protection, avec un minimum de 6 mm² et une limite de 25 mm² | Confirmer le cas et l’édition applicable |
| Supplémentaire, installation BT | 2,5 mm² avec protection mécanique ou 4 mm² sans cette protection, selon la configuration | Contrôler le parcours et les éléments à raccorder |
| Équipotentialité de foudre | Section déterminée selon la fonction et les tableaux applicables de NF EN 62305-3 | Identifier si un courant de foudre direct ou partiel peut circuler |
Ces valeurs sont des repères soumis au cas concret et à l’édition applicable. Elles ne sont pas interchangeables, ni des règles universelles pour le LPS. En particulier, 16 mm² de cuivre n’est pas une règle universelle pour toute liaison placée en toiture.
Examiner toute la connexion
Une section conforme ne compense pas une cosse mal sertie, un serrage insuffisant ou un raccord incompatible avec les conducteurs de protection. On vérifie aussi que le point de connexion reste accessible pour l’inspection, lorsque la conception le prévoit.
Sur un parcours extérieur, les fixations subissent l’eau, les variations de température et parfois les vibrations. Le contrôle porte donc sur le conducteur et sur ses extrémités. Lors d’une vérification initiale, si le cadre applicable la prévoit, ou après le remplacement d’une pièce, on compare sa matière et ses caractéristiques au dossier de conception avant de refermer le cheminement.
Ne pas confondre les résistances
La résistance de l’installation de mise à la terre et celle mesurée entre deux points répondent à des questions différentes. Un essai de continuité vérifie le trajet conducteur, tandis que la mesure de résistance de terre concerne l’électrode et son environnement.
L’impédance de boucle relève d’une vérification électrique distincte et ne valide pas, à elle seule, la continuité d’une liaison équipotentielle LPS. Aucun résultat inférieur à 1 Ω ou 2 Ω ne constitue un verdict universel. On interprète chaque mesure selon le circuit, la méthode employée et le critère prévu au dossier.
Intégrer correctement la toiture et les nouveaux équipements

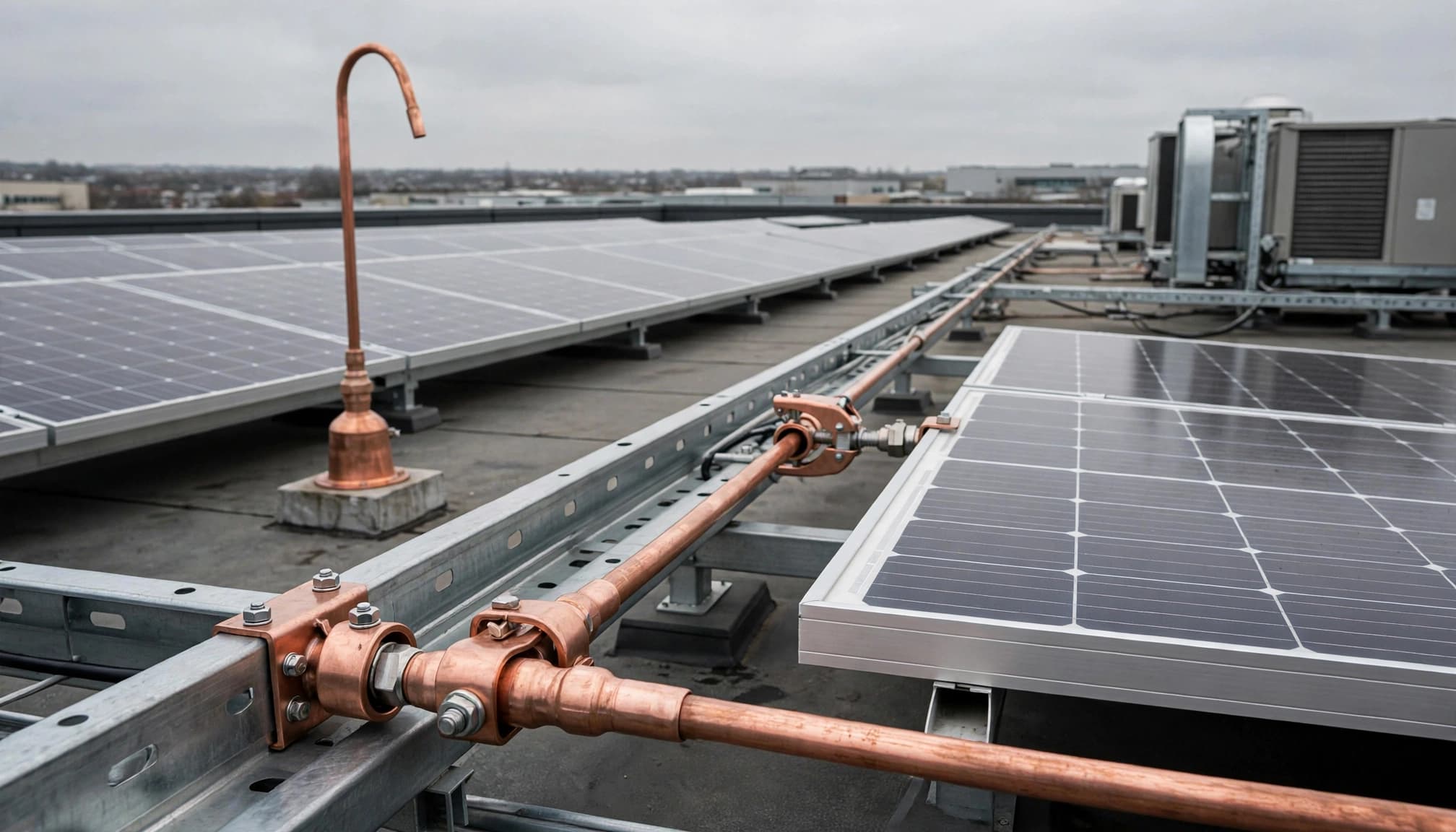

Une toiture change souvent après la réception du LPS. Panneaux photovoltaïques, chemins de câbles, unités techniques et structures métalliques modifient les proximités entre conducteurs. Avant tout raccordement, on vérifie les zones protégées, les distances de séparation calculées et le trajet possible du courant de foudre vers l’installation de mise à la terre.
Photovoltaïque : distinguer structures et circuits DC
Les cadres et supports métalliques, les circuits DC, les conducteurs de descente et les conducteurs de protection ont des fonctions distinctes. Un raccordement au LPS n’est pas systématique, il s’évalue selon l’étude du site, la distance de séparation calculée et l’écoulement du courant de foudre.
On contrôle le plan des modules, le cheminement des câbles DC, les liaisons prévues et la coordination des parafoudres. Cette logique entre protection extérieure et parafoudres est détaillée dans les ressources LPS FR sur le paratonnerre et le parafoudre. Pour une borne de recharge ajoutée au bâtiment, on vérifie aussi son conducteur de protection, son alimentation et les protections contre les surtensions prévues.
Métaux différents : surveiller le point de contact
Un raccord cuivre-aluminium exposé à l’humidité exige une solution compatible avec les deux matériaux et les conditions du site, afin de limiter la corrosion galvanique et le risque de différence de potentiel. On évite les contacts improvisés entre pièces, qui favorisent la corrosion.
Une couche blanche sur l’aluminium, des traces vertes sur le cuivre ou une fixation rouillée justifient un examen. Ces indices ne suffisent pas à établir la continuité de la liaison. Ils conduisent à vérifier l’état mécanique, puis la continuité avec une méthode adaptée.
Contrôler les liaisons équipotentielles LPS sur site
Un contrôle efficace suit le trajet réel : captage, descentes, jonctions, barre principale de terre et installation de mise à la terre. Du personnel qualifié relève les modifications depuis la dernière visite avant de commencer les mesures.

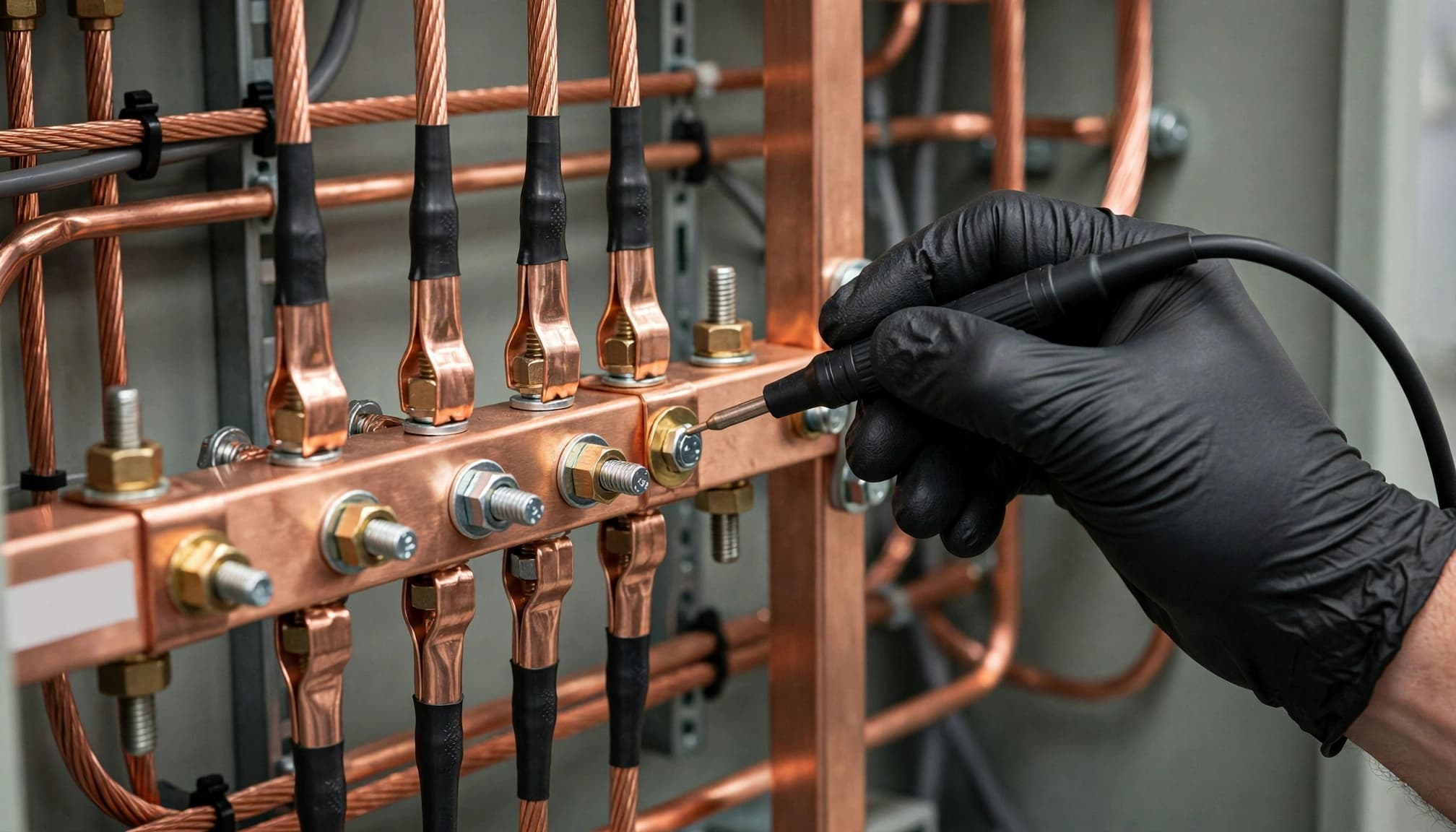

Préparer et réaliser l’essai de continuité
On identifie d’abord les deux points à tester sur le schéma. Le contrôle est confié à du personnel qualifié, qui applique les procédures de sécurité adaptées, notamment la mise hors tension et la vérification d’absence de tension sur les parties électriques concernées. Aucun essai impliquant le LPS ne commence en cas d’orage menaçant.
Pour les contrôles BT concernés, la méthode de la NF C 15-100 prévoit un appareil adapté à l’essai de continuité, avec un courant d’essai d’au moins 0,2 A selon l’extrait de référence. L’état de surface des contacts peut influer sur la résistance de contact; la mesure dépend aussi du trajet contrôlé et des conducteurs de protection concernés. On consigne les points testés, l’appareil, la méthode et les conditions d’essai, y compris lors d’une vérification initiale si le cadre applicable au site la prévoit.
Interpréter sans négliger l’inspection
Une lecture stable ne prouve pas que le tracé est conforme. Un chemin parallèle par la charpente peut masquer une liaison rompue, tandis qu’une pince placée sur une surface oxydée peut fausser le résultat. En cas de doute, on vérifie le schéma et on répète la mesure aux connexions pertinentes.
L’inspection visuelle, selon les exigences applicables de la NF EN 62305, complète l’essai : serrages, corrosion, protection mécanique, proximité des câbles et état des parafoudres. Notre méthode d’audit de protection contre la foudre associe justement continuité, terre, dispositifs et documentation.
Les erreurs courantes qui faussent le diagnostic
Les défauts les plus gênants ne produisent pas toujours une valeur manifestement aberrante. On rencontre souvent une installation partiellement modifiée dont le dossier n’a pas suivi.
Erreurs de raccordement
- Raccorder un nouvel équipement métallique au point le plus proche sans vérifier la séparation ni le trajet possible d’un courant de foudre.
- Choisir un conducteur de protection basse tension alors que la liaison peut être parcourue par un courant partiel de foudre. La section dépend de la fonction de la liaison et du courant susceptible d’y circuler.
- Réutiliser une cosse oxydée, associer des métaux incompatibles ou masquer une jonction derrière un équipement inaccessible.
- Traiter une canalisation de service comme une prise de terre, au lieu de respecter le raccordement prévu à l’installation de mise à la terre et les contraintes du réseau.
Une connexion supplémentaire n’améliore pas forcément l’installation. On valide sa position et son rôle par rapport au plan général d’équipotentialité.
Erreurs de contrôle
Le piège classique consiste à annoncer « continuité conforme » sans préciser entre quels points la mesure a été faite. Une valeur n’est interprétable que si les points, la méthode et le critère sont identifiés.
Lorsqu’elle est prévue, la vérification initiale fournit un point de référence. Après un impact suspecté, des travaux en toiture ou la pose de panneaux, on cible les zones touchées avant de comparer les résultats à l’historique. On examine aussi les parafoudres et leurs raccordements. Leur voyant d’état ne renseigne pas sur une liaison corrodée ailleurs dans le bâtiment.
Garder un dossier utile pour les prochaines visites
Un rapport exploitable permet à un autre technicien de retrouver le défaut sans recommencer tout le repérage. Pour chaque anomalie, on consigne sa localisation précise, son état, son effet possible et sa justification technique. On précise aussi les éléments suivis, dont l’installation de mise à la terre. Une photo datée et le résultat de mesure apportent davantage qu’une mention « à revoir ».
Relier les mesures aux plans
Chaque mesure est reliée à son point de contrôle sur le plan ou une vue du site. Le rapport précise la méthode, l’appareil, la date, les valeurs et les limites d’accès, et renvoie à la vérification initiale lorsqu’elle existe. Après correction, on documente la reprise et le nouveau contrôle.
Dans LPS Manager, l’inspection des conducteurs et des liaisons équipotentielles peut être décrite par photos, dessins et observations, puis intégrée au rapport. Ce suivi aide à comparer deux visites sans confondre des points portant des noms proches.
Adapter la fréquence au site
Une visite annuelle peut être prévue par le cadre réglementaire ou le programme de maintenance d’un site donné. Elle ne doit pas être présentée comme une obligation identique pour tous les bâtiments. On vérifie la périodicité retenue dans les prescriptions applicables, l’étude technique et le dossier d’exploitation.
Après un changement important ou un événement foudre suspecté, on n’attend pas nécessairement la prochaine échéance. La maintenance des systèmes de protection contre la foudre gagne à conserver cette chronologie des inspections et des interventions.
Foire aux questions
Comment contrôler une liaison équipotentielle LPS ?
On suit le trajet réel entre les points concernés, des conducteurs de captage et des descentes jusqu’aux raccordements à la terre, en comparant avec les plans. Un personnel qualifié vérifie les connexions et réalise des essais de continuité adaptés, en consignant les points testés et la méthode.
Une faible résistance mesurée suffit-elle à valider la liaison ?
Non, une mesure peut être influencée par un chemin conducteur parallèle ou par un mauvais point de contact. Il faut l’interpréter selon le trajet contrôlé et le critère applicable, sans la confondre avec la résistance de terre ou l’impédance de boucle.
Faut-il raccorder directement toutes les structures métalliques ou les panneaux photovoltaïques au LPS ?
Pas systématiquement : le raccordement dépend de l’étude du site, des distances de séparation et du trajet possible du courant de foudre. Il faut aussi vérifier la coordination avec les parafoudres et les autres protections prévues.
À quelle fréquence faut-il inspecter les liaisons équipotentielles LPS ?
La périodicité dépend des prescriptions applicables, de l’étude technique et du programme de maintenance du site ; une visite annuelle n’est pas une obligation identique pour tous les bâtiments. Après des travaux en toiture ou un impact de foudre suspecté, un contrôle ciblé peut être nécessaire sans attendre la prochaine visite planifiée.
Conclusion
Une liaison visible et une faible résistance mesurée ne suffisent pas à valider l’équipotentialité d’un LPS. Le trajet du courant doit rester cohérent avec les plans, les équipements ajoutés et les normes applicables.
On contrôle donc la connexion, son environnement et sa continuité, puis on documente précisément le résultat. C’est ce dossier qui permet de repérer, à la visite suivante, ce qui a réellement changé.
