Un impact de foudre ne détruit pas toujours une installation en surface. Il peut pourtant arrêter une ligne de production, endommager un automate ou fausser une mesure de sécurité au cœur d’un site industriel plusieurs mètres plus loin.
Les zones LPZ IEC 62305 donnent une méthode cohérente pour limiter ces effets dans les bâtiments industriels. Elles intègrent le paratonnerre, la mise à la terre, les liaisons équipotentielles, le blindage et les parafoudres au sein d’un lightning protection system complet.
Pour être efficace, cette logique doit suivre les chemins réels de l’énergie et des données sur votre site.
Points clés
- Les zones LPZ, ou lightning protection zone, découpent le bâtiment selon l’exposition au courant de foudre et au champ électromagnétique.
- La frontière entre deux zones doit traiter chaque pénétration conductrice, y compris les réseaux d’énergie, de données et de commande.
- Chaque surge protective device ne remplace ni une bonne équipotentialité ni un réseau de terre maîtrisé.
- Les équipements sensibles, comme les automates, les variateurs et les systèmes de supervision, que l’on qualifie souvent de sensitive equipment, demandent plusieurs niveaux de protection.
- Un dossier de zonage à jour facilite les inspections, les modifications d’atelier et la maintenance multi-site.
Zones LPZ IEC 62305 : comprendre la progression de la protection
La norme IEC 62305 organise la protection contre la foudre autour de plusieurs parties. La partie 1 pose les principes généraux, la partie 2 traite de l’analyse du risque, la partie 3 couvre les dommages physiques et les risques pour les personnes, tandis que la partie 4 protège les systèmes électriques et électroniques grâce aux exigences de la IEC 62305 standard.
Le zonage LPZ appartient surtout à cette dernière partie. Il ne s’agit pas de dessiner des cercles abstraits autour d’un bâtiment, chaque lightning protection zone décrivant un niveau d’exposition précis. En avançant vers le coeur du site, le courant de foudre admissible et les perturbations électromagnétiques doivent diminuer.
Le concept présenté dans la documentation sur les zones de protection foudre de DEHN repose sur cette réduction progressive au sein de chaque lightning protection zone. Le passage d’une zone à l’autre crée une frontière de protection, et c’est à cette frontière que vous installez les mesures adaptées en fonction du lightning protection level requis.

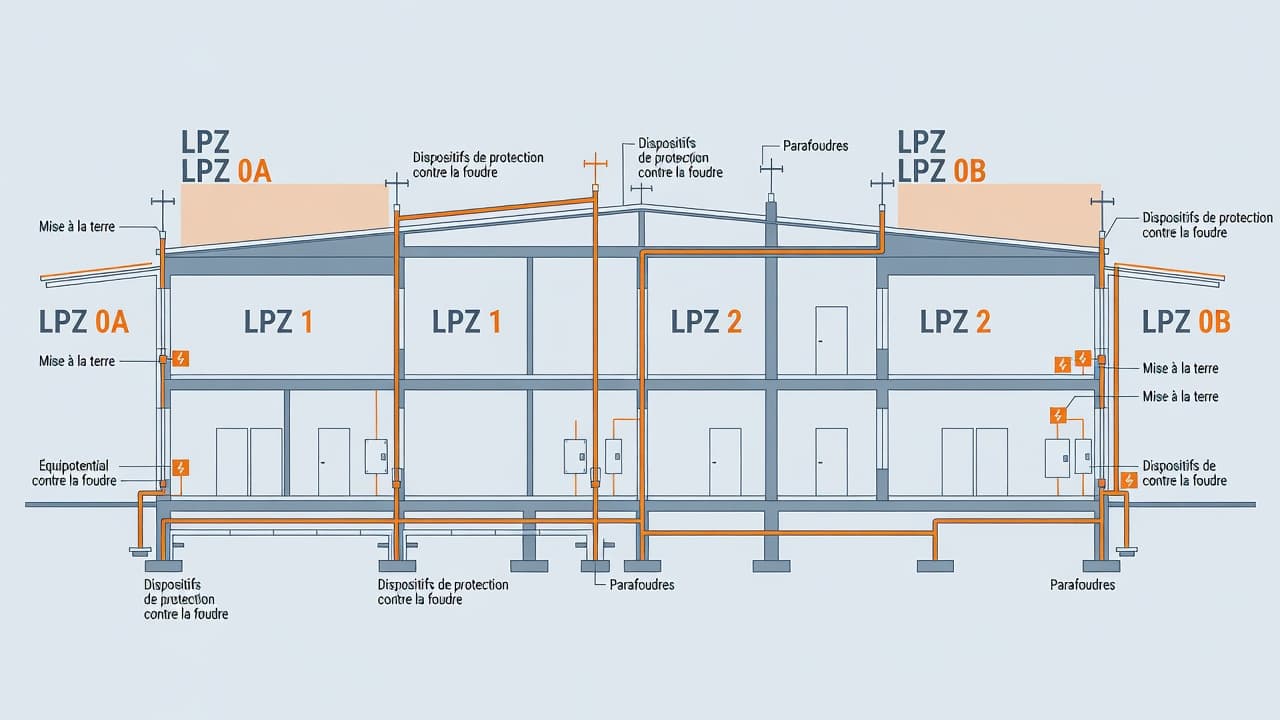

Les quatre niveaux les plus courants sont les suivants :
- LPZ 0A correspond à l’extérieur exposé à un direct strike et au champ électromagnétique complet. Les capteurs de toiture, mâts, antennes et structures métalliques y sont fréquemment présents.
- LPZ 0B reste exposée au magnetic field de foudre, mais elle est protégée contre l’impact direct par un external lightning protection.
- LPZ 1 est située après une première frontière. Les courants conduits par les réseaux entrants y sont limités et le champ électromagnétique doit être atténué.
- LPZ 2, puis les zones suivantes si nécessaire, accueillent les équipements plus sensibles. Elles demandent une protection plus fine des alimentations, des signaux et de l’environnement électromagnétique.
Dans un site industriel, une armoire générale peut relever de la LPZ 1. Une salle d’automatisme, un local informatique ou une baie de supervision peuvent relever de la LPZ 2. Ce découpage dépend de l’analyse de risque, de la structure du bâtiment et de la criticité des installations.
Une porte, une paroi ou une armoire ne constitue une frontière LPZ que si les conducteurs qui la traversent reçoivent un traitement adapté.
Les frontières LPZ concentrent les décisions techniques
Les zones LPZ IEC 62305 prennent tout leur sens aux passages de câbles, de tuyauteries et de structures métalliques. Chaque zone boundary représente un point critique où une défaillance technique peut compromettre l’installation. Une frontière sans equipotential bonding, sans blindage cohérent ou sans parafoudre coordonné laisse entrer une surtension dans la zone supposée protégée.
À l’arrivée principale basse tension, la frontière entre LPZ 0 et LPZ 1 demande souvent un type 1 spd. Ce choix est fréquent lorsqu’un système extérieur de protection contre la foudre équipe le bâtiment ou lorsque le risque d’injection de courant est établi. L’installation d’un combined arrester doit être coordonnée avec le schéma de liaison à la terre et avec les protections situées en aval.
Ensuite, les tableaux divisionnaires reçoivent généralement une protection de type 2 spd. Au plus près d’un équipement fragile, un dispositif de type 3 peut compléter la coordination. Nous évitons de choisir ces appareils uniquement sur leur tension nominale. Il faut aussi examiner le surge current, le residual voltage, le mode de raccordement et la longueur des conducteurs.
Les liaisons de données exigent la même attention. Un câble Ethernet, une boucle 4-20 mA, un bus terrain ou une liaison vers une station météo peut transporter une surtension vers une baie d’automatisme. Un parafoudre d’alimentation n’agit pas sur ce chemin-là.
La présentation IEC 62305 en quatre parties publiée par ABB rappelle que le zonage aide à déterminer les mesures de protection nécessaires. Les conducteurs entrants doivent donc apparaître clairement sur les plans, y compris ceux que les équipes oublient souvent, comme les liaisons cuivre vers un portail, une caméra ou un équipement de pesage.
Adapter le zonage aux contraintes d’un bâtiment industriel
Une usine n’est pas une enveloppe uniforme. Les toitures métalliques, convoyeurs, silos, passerelles, réseaux de fluides et charpentes créent de nombreux cheminements conducteurs. Chaque extension d’atelier peut aussi modifier les distances de séparation et les chemins de retour à la terre, en tenant compte de l’efficacité du structural shielding pour limiter les perturbations.
Les équipements de production compliquent encore l’analyse. Les variateurs de vitesse, automates programmables, capteurs, balances, systèmes de contrôle-commande et postes de supervision supportent mal une voltage transient. Un arrêt court peut entraîner une perte de lot, un redémarrage long ou une mise en sécurité.
Nous partons donc des fonctions du site, souvent validées par une lightning risk assessment préalable, avant de placer les frontières. Une zone de chargement extérieure n’a pas les mêmes contraintes qu’une salle de serveurs. Un automate de sécurité n’a pas le même niveau d’acceptation qu’un éclairage de circulation. Cette hiérarchisation évite de surprotéger des circuits secondaires tout en oubliant une liaison qui immobilise la production.
Les bâtiments à risques particuliers demandent une attention renforcée. Les zones d’explosive atmosphere, les stockages de produits inflammables, les silos de poussières et les unités de traitement chimique imposent une analyse documentaire précise. Dans ces cas, les liaisons équipotentielles et les interfaces métalliques doivent rester traçables après chaque modification.
Le guide IEC 62305 de LPSFR détaille la distinction entre LPZ 0A, LPZ 0B et les zones internes. Cette lecture complète utilement les plans d’exécution et les dossiers de vérification du site.
Mettre en place les zones LPZ IEC 62305 sur le terrain
Un zonage fiable commence par un relevé complet. Les plans architecturaux seuls ne suffisent pas. Vous devez identifier les arrivées électriques, les réseaux de communication, les canalisations métalliques, les liaisons vers les bâtiments voisins et les équipements installés sur la toiture.
Nous structurons ce travail selon une séquence simple :
- Réalisez l’analyse du risque, en tenant compte de la densité de foudroiement locale, et définissez le niveau de protection requis pour le site.
- Cartographiez les volumes extérieurs et intérieurs, en intégrant chaque capteur et chaque conducteur de descente, puis affectez une zone LPZ à chaque volume significatif.
- Repérez toutes les frontières et tous les éléments conducteurs qui les franchissent.
- Définissez les liaisons équipotentielles, les blindages, le système de mise à la terre et les parafoudres nécessaires pour atténuer chaque impulsion électromagnétique.
- Vérifiez la coordination entre les protections, les schémas électriques et les contraintes d’exploitation.
La qualité des plans compte autant que le choix du matériel. Un schéma unifilaire doit localiser les parafoudres et leur raccordement à la terre. Un plan de câblage doit identifier les interfaces entre zones. Le dossier doit aussi préciser les références, les caractéristiques utiles et les résultats de contrôle.
Les solutions de gestion comme LPS Manager facilitent cette continuité documentaire. Elles permettent de réunir calculs de risque, équipements de protection, rapports d’inspection, opérations de maintenance et alertes météo dans un même dossier. Pour un responsable HSE ou maintenance, cette centralisation réduit les pertes d’information entre étude, installation et exploitation.
La méthode décrite par Indelec pour les installations industrielles insiste aussi sur le contrôle des frontières LPZ. C’est souvent là que les écarts apparaissent après l’ajout d’une machine, d’un réseau ou d’un bâtiment annexe.
Vérifier les protections après chaque évolution du site
Un zonage ne reste pas valable par principe. Une nouvelle ligne de production, un onduleur photovoltaïque, une baie réseau supplémentaire ou un changement de tableau peuvent créer un nouveau chemin d’entrée pour les surtensions.
Les inspections doivent contrôler l’état des parafoudres, qu’il s’agisse d’un type 1 spd ou d’un type 2 spd, la continuité des liaisons équipotentielles, l’intégrité des écrans et le raccordement à la prise de terre. Il faut aussi vérifier que les étiquettes, schémas et repérages correspondent encore à l’installation réelle.
Les équipes doivent consigner les remplacements de chaque surge protective device et les défauts signalés par leurs indicateurs. Sans cette trace, un appareil hors service peut rester en place longtemps alors qu’il n’offre plus la protection attendue.
Une modification électrique ou réseau doit déclencher une vérification du zonage, même si le paratonnerre extérieur reste inchangé, afin de préserver l’operational continuity de votre site.
Frequently Asked Questions
Qu’est-ce qu’une zone LPZ et à quoi sert-elle dans un site industriel ?
Une zone LPZ (Lightning Protection Zone) permet de découper un bâtiment en fonction de son exposition au courant de foudre et aux perturbations électromagnétiques. Ce zonage aide à organiser la progression de la protection, de l’extérieur vers les automates les plus sensibles, en adaptant les barrières techniques à chaque niveau de risque.
Pourquoi les frontières entre les zones LPZ sont-elles aussi importantes ?
Chaque frontière représente un point critique où les câbles, les tuyauteries et les structures métalliques pénètrent dans un volume protégé. Si ces traversées ne reçoivent pas un traitement adapté (liaisons équipotentielles, blindages ou parafoudres coordonnés), les surtensions peuvent pénétrer directement au cœur des installations.
Faut-il mettre à jour le zonage LPZ après chaque modification dans l’usine ?
Oui, toute évolution du site, comme l’ajout d’une ligne de production ou d’un tableau électrique, peut créer de nouveaux chemins conducteurs pour les surtensions. Une vérification régulière du dossier de zonage garantit le maintien de la continuité opérationnelle et la sécurité des équipements.
Une protection cohérente, de la toiture aux automatismes
Les zones LPZ IEC 62305 organisent la protection contre la foudre comme une succession de barrières techniques. Elles relient la capture extérieure, la terre, les liaisons équipotentielles, les écrans et les parafoudres autour des équipements réellement sensibles.
Pour un bâtiment industriel, le bon niveau de protection au sein de chaque lightning protection zone dépend surtout de la qualité des frontières entre zones et de leur suivi dans le temps. Un lightning risk assessment à jour et un dossier complet transforment cette exigence normative en décisions de maintenance plus sûres et plus rapides.
