Un éclair ne choisit pas une couverture parce qu’elle est métallique; il se fixe plutôt sur un point haut, une arête, un angle ou un équipement dépassant le volume du bâtiment. Le paratonnerre ne modifie pas ce mécanisme d’interception.

Le terme sphère fictive toiture désigne une méthode géométrique, aussi appelée grille électrogéométrique. Elle aide à placer les dispositifs de capture sans confondre protection contre la foudre, étanchéité et état de la charpente.

Pour obtenir un résultat exploitable, il faut relever précisément la structure du bâtiment et relier le calcul au niveau de protection requis et à la zone de protection foudre.

Points clés à retenir

Évaluer l’exposition géométrique d’une toiture et sa zone de protection foudre

La méthode représente une boule imaginaire qui roule autour et sur le bâtiment. Son rayon dépend du niveau de protection contre la foudre retenu. Cette grille électrogéométrique en trois dimensions montre les éléments que la boule peut toucher directement.

Les points de contact indiquent les zones à traiter avec un paratonnerre, une tige simple, un dispositif de capture ou une cage maillée. À l’inverse, les volumes que la sphère n’atteint pas appartiennent à une zone de protection foudre.

L’analyse se fait en trois dimensions. Un plan de toiture seul masque souvent les différences de hauteur entre faîtage, acrotère, souche de cheminée, lanterneau, garde-corps, antenne et panneau photovoltaïque. Or, quelques dizaines de centimètres peuvent suffire à rendre un élément plus exposé.

La sphère ne contrôle ni l’étanchéité, ni la pente minimale, ni la résistance d’une charpente. Elle vérifie l’exposition géométrique aux impacts de foudre.

Nous séparons donc les constats de couverture des constats liés à la foudre. Une noue déformée, une tuile fissurée ou une pente insuffisante demandent un diagnostic de toiture. La sphère sert à positionner et à valider le système de protection externe. Un contrôle sur site devient nécessaire si un impact de foudre est suspecté.

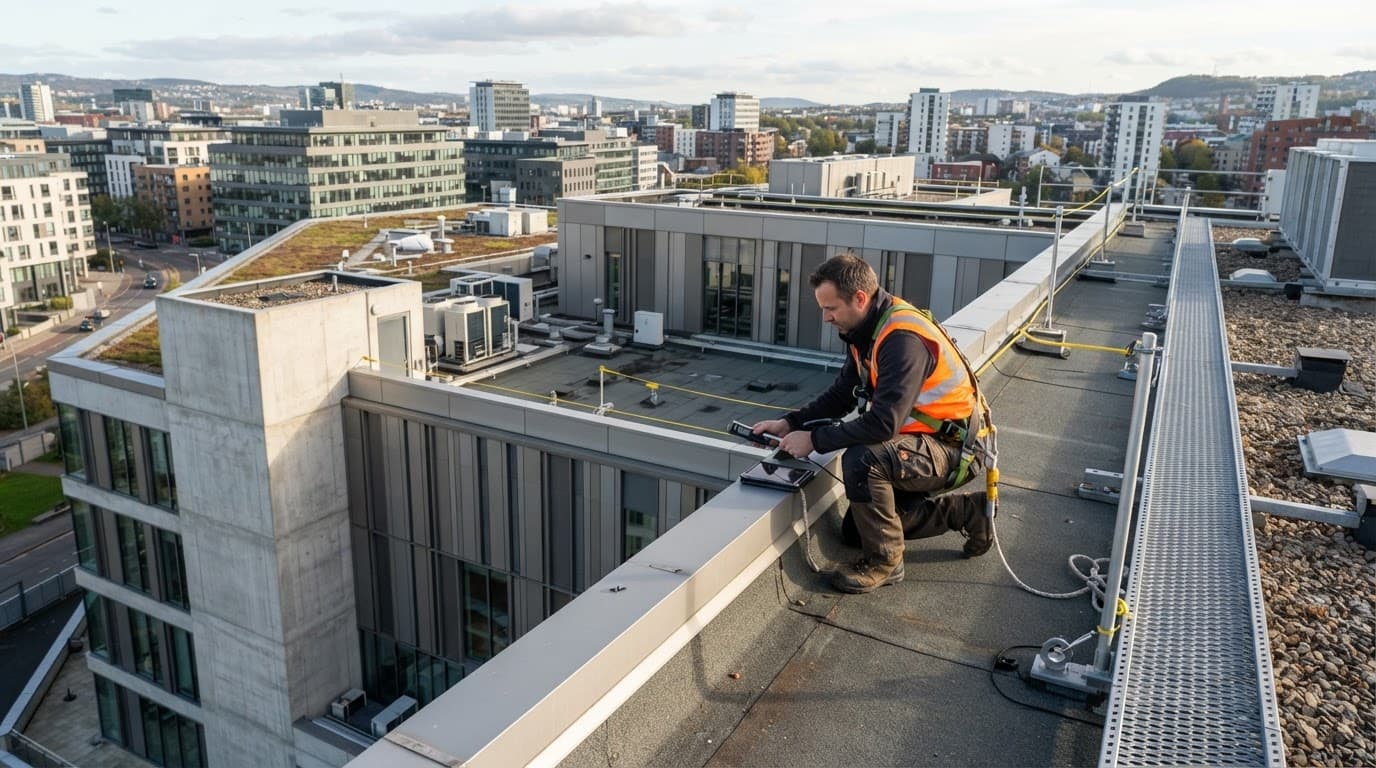

Un inspecteur examine les bords d'une toiture moderne avec du matériel de sécurité.

Appliquer la méthode de la sphère fictive sur une toiture

La norme IEC 62305 définit quatre niveaux, avec des exigences géométriques propres à chaque niveau de protection. La méthode conventionnelle de cette norme diffère du calcul spécifique d’un paratonnerre à dispositif d’amorçage.

Le niveau de protection ne se choisit pas selon l’apparence du bâtiment ou la hauteur d’un paratonnerre. Il découle d’une analyse de risque conforme à la norme IEC 62305.

Voici les rayons employés pour le tracé de la sphère :

Niveau de protectionRayon de la sphère
I20 m
II30 m
III45 m
IV60 m

Un rayon de 20 m détecte davantage de points vulnérables qu’un rayon de 60 m. La protection de niveau I est donc la plus exigeante sur le plan géométrique.

La vérification géométrique suit une séquence simple, mais elle demande des données fiables :

  1. Relever les cotes du sol, des faîtages, des acrotères et de tous les éléments émergents.
  2. Déterminer le niveau retenu à partir de l’analyse de risque.
  3. Modéliser la toiture avec ses volumes réels, y compris les façades et les équipements techniques, selon la grille électrogéométrique.
  4. Faire rouler la sphère dans plusieurs plans verticaux et autour des angles, puis délimiter la zone de protection foudre.
  5. Placer les capteurs aux points touchés, puis vérifier les descentes, la prise de terre et le choix entre une cage maillée et une tige simple.

Sur un toit à deux versants, une tige simple protège un point précis. Une solution maillée couvre plus largement le faîtage, souvent accessible à la sphère. Sur une toiture-terrasse, les angles d’acrotère, les souches et les unités de climatisation attirent l’attention. Une sphère de 45 m doit aussi passer au droit des changements de niveau, car une terrasse haute peut créer une zone de protection foudre en contrebas, tout en laissant son propre angle exposé.

Les principes de calcul restent ceux de l’IEC 62305, en particulier pour la partie 3, dont les évolutions sont rappelées dans cette mise à jour de l’IEC 62305.

Relever les pentes et les volumes sans fausser le tracé

La pente influence la géométrie de la surface, mais elle ne remplace jamais une cote altimétrique. Pour une toiture inclinée, nous relevons le faîtage, les égouts, les rives et les ruptures de pente. Ces informations indiquent si la sphère touche le plan de couverture ou seulement ses lignes hautes.

Les toitures complexes exigent davantage de coupes. C’est le cas des combles à croupes, des toits en sheds, des extensions accolées, des terrasses végétalisées et des bâtiments à plusieurs hauteurs. Une grille électrogéométrique incomplète peut fausser la représentation des zones exposées. Elle peut déclarer protégée une zone où dépasse une souche ou un capteur solaire.

Nous conseillons aussi de contrôler les détails qui modifient l’implantation des conducteurs : franchissement d’un joint de dilatation, passage près d’une évacuation d’eau, fixation sur une rive fragile et accès futur pour la maintenance. Un tracé correct sur écran reste insuffisant s’il ne peut pas être posé proprement.

La zone de protection foudre dépend d’un relevé complet des volumes construits. Elle doit intégrer les équipements ajoutés après la construction, notamment les souches, les capteurs solaires et les autres installations en toiture.

Toiture métallique et composants naturels de protection

Une couverture en aluminium PREFA n’attire pas mécaniquement la foudre. La position, la forme et la hauteur du bâtiment déterminent d’abord la probabilité d’interception. Le métal conduit bien le courant, mais il ne provoque pas l’impact à lui seul.

Des éléments de couverture peuvent devenir des composants naturels d’un système de protection contre la foudre. Cette reconnaissance exige une continuité électrique, une épaisseur, des fixations et une tenue thermique vérifiables. Les raccords doivent rester fiables dans le temps. Des panneaux simplement juxtaposés, des joints peints ou des liaisons incertaines ne prouvent pas cette continuité.

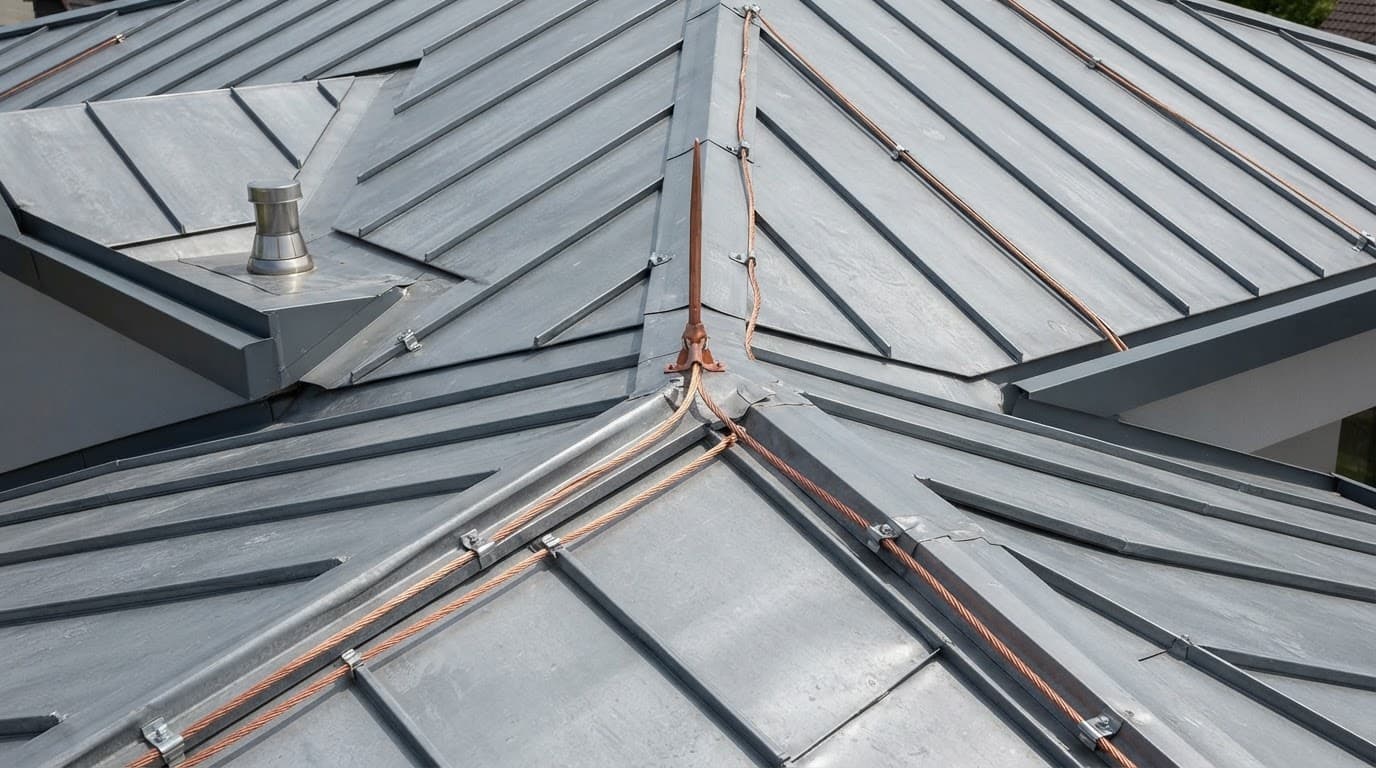

Panneaux métalliques à joints debout avec conducteur relié à la terre.

La couverture ne dispense pas automatiquement d’une solution dédiée, comme un paratonnerre ou une tige simple. Il faut aussi examiner les matériaux combustibles sous le métal et les risques de perforation. Les équipements de toiture et les distances de séparation avec les réseaux internes comptent également.

Dans un bâtiment à atmosphère explosive ou dans des zones ATEX, nous restons prudents. La même approche s’applique à un site industriel sensible ou à un local contenant des produits inflammables. L’étude doit intégrer les risques d’amorçage, l’équipotentialité et les prescriptions propres au site.

Choisir la capture, les descentes et la prise de terre

Le système externe assure trois fonctions liées : capter l’éclair, conduire le courant et le dissiper dans le sol. Une protection contre la foudre repose sur un dispositif de capture adapté et des conducteurs de descente capables de transporter le courant de foudre. Une analyse de risque vérifie ensuite la cohérence de l’ensemble.

Une tige simple protège surtout un point localisé. Sur un réseau plus étendu, une tige simple peut servir de complément ponctuel. Une cage maillée convient aux grandes toitures et aux formes étendues. Ses dimensions dépendent du niveau de protection retenu. Pour les niveaux I à IV, ce niveau de protection correspond généralement à des mailles de 5 m × 5 m à 20 m × 20 m. Ces valeurs restent à confirmer par l’étude, et des repères de maillage par niveau permettent de situer ces ordres de grandeur.

Un paratonnerre conventionnel s’inscrit dans l’approche géométrique de la sphère fictive. Le paratonnerre à dispositif d’amorçage, ou PDA, suit une logique différente. Sa zone de protection foudre se calcule selon la NFC 17-102 et les caractéristiques documentées du dispositif. Son rayon de protection ne doit pas être confondu avec le rayon de la sphère fictive utilisé pour une installation conventionnelle selon IEC 62305.

Le choix du capteur dépend de la géométrie de la toiture et de la zone de protection foudre recherchée. Les technologies doivent ensuite être comparées selon l’exposition et les contraintes du bâtiment. Les conducteurs de descente doivent suivre des parcours courts, continus et aussi rectilignes que possible. Ils se répartissent autour du bâtiment pour limiter les effets du courant. La prise de terre évacue cette énergie et contribue à l’équipotentialité. Un parafoudre complète ce dispositif à l’intérieur, en limitant les surtensions sur les réseaux électriques et de communication.

Analyser le risque et préparer la maintenance

Pour un bâtiment industriel, l’analyse de risque prend en compte les dimensions, l’implantation, la densité de foudroiement au sol, l’occupation, les réseaux entrants et les conséquences d’un sinistre. Les risques d’incendie, d’explosion, d’arrêt d’activité ou de perte de données déterminent le niveau de protection attendu. Une extension, une modification de toiture ou un changement d’activité impose une nouvelle analyse de risque.

Nous recommandons de conserver le relevé initial, les calculs, les plans de capture, les mesures de continuité et les photographies des liaisons. Ce dossier décrit la zone de protection foudre, les composants naturels et l’emplacement du paratonnerre. Il facilite les inspections après travaux, après un impact de foudre ou lors d’une modification de toiture, avec une rubrique « conformité normes ».

La protection contre la foudre associe l’analyse, un système de protection externe, le parafoudre, les protections internes et le suivi. Les quatre volets de la protection foudre offrent une vision complète lors du suivi d’une installation.

Questions fréquemment posées

La sphère fictive toiture protège-t-elle contre les infiltrations d’eau ?

Non. Cette méthode vérifie uniquement les zones exposées aux impacts de foudre et aide à positionner les dispositifs de capture. L’étanchéité, la pente et l’état de la charpente doivent faire l’objet d’un diagnostic de toiture distinct.

Quel rayon de sphère faut-il utiliser ?

Le rayon dépend du niveau de protection retenu après l’analyse de risque selon l’IEC 62305. Il est de 20 m pour le niveau I, 30 m pour le niveau II, 45 m pour le niveau III et 60 m pour le niveau IV.

Une toiture métallique attire-t-elle davantage la foudre ?

Non, le métal n’attire pas mécaniquement la foudre : la hauteur, la forme et la position du bâtiment jouent un rôle déterminant. La couverture métallique peut toutefois participer naturellement à la protection si sa continuité électrique et sa tenue thermique sont démontrées.

Quelle différence existe-t-il entre un paratonnerre conventionnel et un PDA ?

Un paratonnerre conventionnel s’évalue avec la méthode de la sphère fictive et les principes de l’IEC 62305. Un paratonnerre à dispositif d’amorçage, ou PDA, se calcule selon la NFC 17-102 et ne doit pas être associé directement au rayon de la sphère fictive.

Quand faut-il refaire l’étude de protection contre la foudre ?

Une nouvelle analyse est recommandée après une extension, une modification de toiture, l’ajout d’un équipement ou un changement d’activité. Elle est également utile après un impact de foudre ou lorsque les mesures de continuité et les plans existants ne sont plus fiables.

Une géométrie vérifiée, une protection cohérente

Le calcul répond à une question technique précise : quelles parties du bâtiment restent exposées à l’éclair ? Il aide à positionner les capteurs sur les points réellement vulnérables, plutôt qu’à suivre une implantation approximative.

Une sphère fictive toiture n’est pertinente que si la géométrie et le niveau de protection restent cohérents avec le paratonnerre, la tige simple, la cage maillée et la prise de terre. La vérification associe donc les volumes relevés, le choix de capture et un contrôle régulier sur site.
