Quand on gère plusieurs sites, le vrai risque n’est pas seulement la foudre. C’est aussi la confusion entre deux descentes, trois prises de terre et un parafoudre mal nommé.
La mise en place d’une nomenclature des installations foudre claire est indispensable pour garantir une protection contre la foudre efficace sur l’ensemble de votre parc. Elle évite les doublons, les erreurs d’audit et les interventions perdues face aux effets directs et indirects de la foudre. Elle donne à chaque équipement une identité stable, du relevé terrain jusqu’au rapport de vérification. C’est cette logique qu’on doit poser avant que le parc grossisse.
Key Takeaways
- Standardization is critical for multi-site safety: A unified nomenclature prevents confusion, errors in reporting, and maintenance gaps, ensuring that all technical teams use the same language across different locations.
- Design for readability and stability: Effective naming conventions must be concise, intuitive, and independent of specific personnel, ensuring they remain useful for years despite building renovations or staff changes.
- Follow a structured 5-segment logic: By utilizing a consistent format (e.g., Site Code, Zone, Equipment Family, Type, and Index), organizations can easily categorize and track lightning protection assets in compliance with technical standards like NF EN 62305.
- Centralize data management: Utilizing dedicated software tools allows the nomenclature to serve as the single source of truth, linking physical equipment to audit reports, historical records, and regulatory documentation.
Pourquoi la nomenclature se dégrade si vite en multi-sites
Sur un site unique, on arrive souvent à s’en sortir avec des noms maison. Sur dix, vingt ou cinquante sites, cette habitude casse. Un technicien note parafoudre TGBT, un autre écrit SPD tableau principal, un troisième choisit PF-01. Les trois parlent parfois du même organe, rendant difficile toute analyse du risque foudre cohérente à l’échelle du parc.
Le problème ne tient pas qu’au vocabulaire. Il vient aussi des contextes locaux. Chaque bâtiment a ses habitudes, ses plans, son historique de travaux et ses sous-traitants. Sans règle commune, la base part dans tous les sens. Ensuite, la vérification périodique devient fastidieuse, les écarts se multiplient et le reporting perd sa valeur.
On le voit bien dans les démarches de maintenance structurée. Le programme d’exploitation maintenance générique insiste sur la cohérence entre plan de maintenance, dossier et exécution. Pour la protection foudre, cette cohérence passe par une gestion rigoureuse de la maintenance et des noms normalisés.
Une bonne nomenclature multi-sites répond à quatre besoins simples. Elle doit identifier l’équipement, le localiser, le rattacher à une famille technique et rester stable dans le temps. Si l’un de ces points manque, la donnée devient fragile.
Une bonne règle de nommage ne cherche pas à tout dire. Elle permet d’identifier vite, sans interprétation.

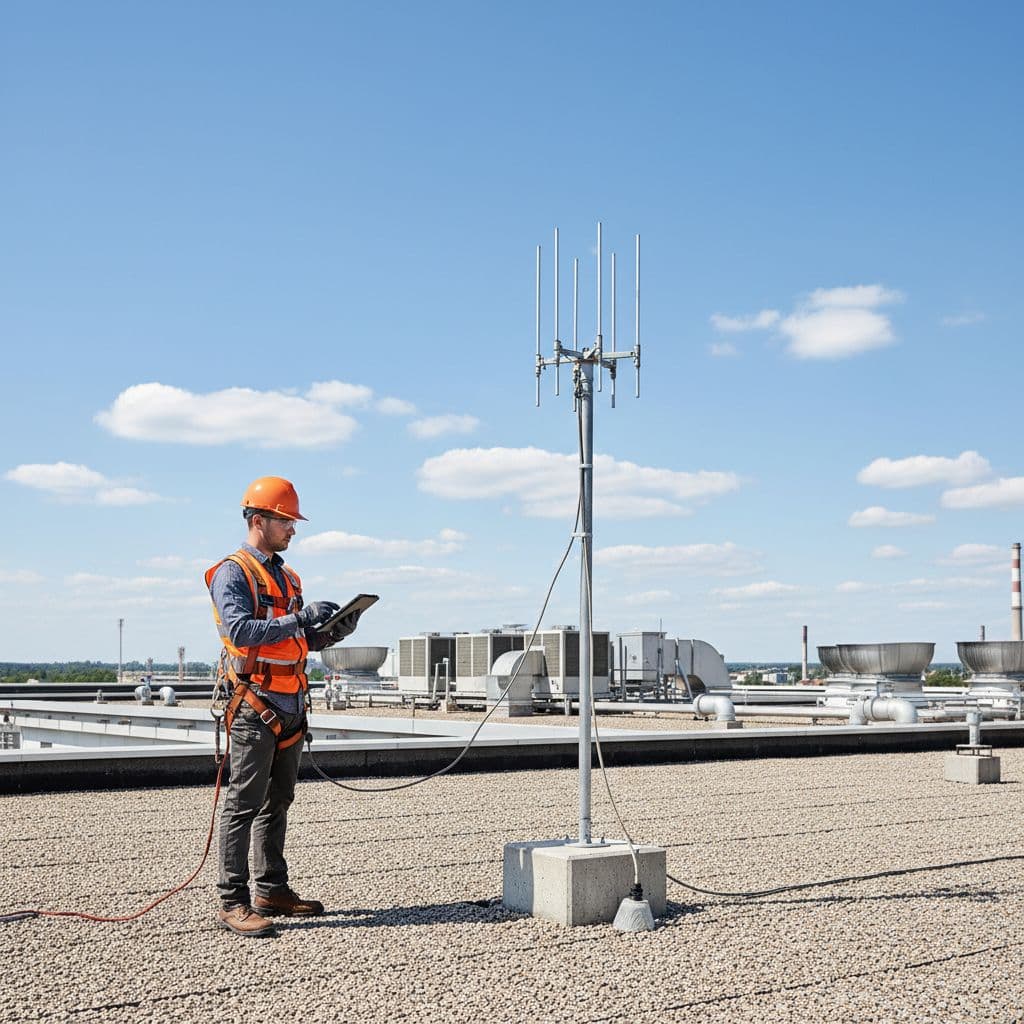

C’est aussi un sujet terrain. Quand une équipe intervient après un impact proche, elle doit retrouver le bon point de contrôle sans hésiter pour limiter les risques humains sur site. Quand un responsable HSE prépare un audit, il doit relier le plan, la photo, le rapport et l’historique avec le même code. Si ce lien n’existe pas, la donnée est présente, mais elle n’est pas exploitable.
Construire une règle de nommage qui reste lisible
La meilleure convention n’est pas la plus longue. C’est celle qu’on lit en cinq secondes, même sur un mobile, un rapport PDF ou une étiquette terrain. Pour y arriver, on garde une structure courte, fixe et conforme à la norme NF EN 62305 pour assurer une cohérence technique internationale.
Une nomenclature efficace comporte souvent cinq segments, dans le même ordre sur tous les sites. On peut partir de cette logique : code site, zone, famille d’équipement, type, index. Chaque segment a un rôle et aucun ne doit dépendre d’une interprétation personnelle. En utilisant rigoureusement ces libellés pour vos dispositifs de protection, vous simplifiez la traçabilité nécessaire aux processus certifiés Qualifoudre.
Voici un format simple à adapter à votre parc.
| Segment | Contenu | Règle | Exemple |
|---|---|---|---|
| Site | Code court du site | 3 à 6 caractères stables | LIL01 |
| Zone | Bâtiment, toiture, local, façade | Vocabulaire commun | TOIT-A |
| Famille | Capture, descente, mise à la terre, SPD | Liste fermée | PAR |
| Type | Détail utile | Abréviation contrôlée | BAR, PTR, T1 |
| Index | Numéro séquentiel | 2 chiffres minimum | 03 |
Avec cette logique, un code comme LIL01-TOIT-A-PAR-01 pour désigner un paratonnerre reste parfaitement lisible. On sait où l’objet se trouve et à quelle famille il appartient. En plus, le code reste stable même si le technicien change.
On gagne encore en clarté si l’on sépare bien trois niveaux que beaucoup mélangent. D’abord, le site. Ensuite, l’installation ou la zone. Enfin, le composant. Un paratonnerre actif, une descente et une prise de terre ne doivent pas partager le même niveau de codification. Sinon, on ne sait plus si le code désigne un système complet ou une pièce isolée.
Pour fixer le vocabulaire, on peut s’appuyer sur des référentiels internes. Sur LPS FR, le wiki et le blog donnent un socle utile pour aligner les termes techniques. En complément, la chaîne YouTube LPS CEMASO aide à rapprocher la théorie du terrain, ce qui évite les abréviations inventées au fil des chantiers.
Le point à bannir, c’est le nom par usage. Par exemple, ancien parafoudre bureau, terre nord neuve ou descente côté parking. Ces libellés parlent à une équipe aujourd’hui, puis deviennent flous après un réaménagement, un changement de tableau ou un ravalement de façade.
Exemples de nommage pour paratonnerres, terres et parafoudres
Une nomenclature foudre efficace doit avant tout être issue de l’étude technique initiale, car elle constitue le socle de votre gestion documentaire. Sur un parc multi-sites, on ne suit pas seulement des paratonnerres. On assure le suivi rigoureux des liaisons, des conducteurs de descente, des prises de terre, des barrettes de coupure, des parafoudres et des points d’inspection.
Pour les familles d’équipements, il est préférable de limiter le nombre d’abréviations afin d’éviter toute dérive. Le catalogue de protection foudre d’Aplicaciones Tecnológicas montre bien la diversité des composants, mais cette variété technique impose une nomenclature resserrée pour rester lisible sur le terrain.
On peut par exemple retenir des familles simples :
- CAP pour les organes de capture
- DES pour les descentes
- TER pour les éléments de mise à la terre
- SPD pour les parafoudres
- PDC pour les points de contrôle et mesures
Ensuite, on ajoute un type court. Cela donne des codes comme NAN02-BAT-B-DES-CU-04 pour une descente en cuivre, ROU01-TGBT-SPD-T1-01 pour un parafoudre de type 1, ou BOR03-EXT-TER-BAR-02 pour une barrette de coupure extérieure.
Cette logique facilite grandement le contrôle des installations. Quand le vérificateur mentionne LYO04-TOIT-CAP-MAT-02, tout le monde identifie immédiatement le mât concerné. Cela permet de suivre précisément les différents niveaux de protection installés sur votre patrimoine. Lors d’une inspection complète, vous pouvez ainsi relier sans effort la photo, la date de contrôle, la valeur mesurée et le plan d’implantation.
Il faut aussi décider comment traiter les remplacements. Le plus simple consiste à conserver le code de position et à gérer l’historique dans la fiche équipement. Si l’on crée un nouveau code à chaque remplacement, on perd la traçabilité. Le code doit identifier l’emplacement dans le patrimoine, et non la pièce physique elle-même.
Enfin, on doit réserver un espace pour les cas mixtes. Certains sites cumulent plusieurs bâtiments, plusieurs tableaux, ou des extensions successives. Dans ce cas, la zone devient le pivot central, permettant de garder une vision claire et organisée de la carte du site.
Faire vivre la nomenclature dans LPS Manager et dans les équipes
Une convention de nommage n’a de valeur que si elle sort du document Word. Elle doit vivre dans les études, les plans, les inspections, les alertes et les audits. C’est là qu’un outil métier fait la différence.
Dans LPS Manager, vous pouvez centraliser le cycle de vie d’une installation de protection foudre. Ce point change radicalement la gestion de la conformité réglementaire. Le même code suit la création du dossier, la vérification visuelle, la vérification complète, le traitement des non-conformités, les rapports photos et les échanges entre intervenants. Cette centralisation est indispensable pour les sites soumis aux contraintes des installations classées ou aux exigences ICPE, où la traçabilité est capitale. En utilisant une nomenclature rigoureuse, vous facilitez l’évaluation des risques et la mise à jour de l’étude de dangers, tout en évitant la multiplication de fichiers parallèles.
La gouvernance reste le véritable levier. Il est conseillé de nommer un référent, puis de publier un dictionnaire court incluant les abréviations autorisées, les règles d’indexation et des exemples validés conformes à l’arrêté du 4 octobre 2010. Ensuite, il faut bloquer les exceptions non documentées, car une exception admise sans règle devient vite une norme locale qui fragilise le suivi.
La gestion multi-sites rejoint les principes des solutions ABB pour la gestion multi-sites : un référentiel commun, une vue consolidée et des données comparables d’un site à l’autre. Pour la foudre, cette logique permet de filtrer par famille, par zone, par échéance ou par criticité sans ressaisir les données manuellement.
Sur le terrain, on avance mieux avec trois réflexes. On valide le code avant la pose finale. On photographie l’équipement avec son environnement proche. Enfin, on rattache chaque observation au même identifiant unique. Sans cette discipline, même la meilleure nomenclature se dilue en quelques mois.
Quand plusieurs prestataires interviennent, vous devez intégrer votre convention dans les cahiers des charges, les procès-verbaux et les modèles de rapport. C’est la seule façon d’éviter que la dérive ne s’installe par le biais de documents externes.
Frequently Asked Questions
Pourquoi est-il déconseillé de nommer les équipements selon leur usage quotidien ?
Les noms basés sur l’usage, comme « terre nord neuve » ou « parafoudre bureau », perdent leur pertinence dès qu’une modification structurelle, un réaménagement ou un changement de prestataire survient. Ces noms deviennent rapidement ambigus et empêchent une identification fiable à long terme.
Comment garantir que la nomenclature reste appliquée sur le terrain ?
Il est essentiel d’intégrer la convention de nommage directement dans vos cahiers des charges et vos contrats de maintenance pour imposer cette rigueur aux prestataires externes. De plus, l’utilisation d’outils de gestion centralisés permet de valider le code lors de chaque intervention et d’assurer une traçabilité rigoureuse.
Le code doit-il changer lorsqu’une pièce est remplacée ?
Non, le code doit identifier l’emplacement physique de l’équipement dans votre patrimoine et non la pièce physique elle-même. En conservant le même identifiant, vous maintenez l’historique de maintenance et la continuité des données pour cet emplacement spécifique.
Quel est le rôle de la nomenclature dans le cadre d’une certification Qualifoudre ?
Une nomenclature rigoureuse facilite grandement la traçabilité exigée par les processus Qualifoudre, car elle permet de relier chaque équipement à son historique, son plan d’implantation et son rapport de vérification. Cela simplifie la démonstration de conformité lors des audits et garantit une gestion documentaire irréprochable.
Conclusion
Quand on pilote plusieurs sites, la nomenclature n’est pas un simple détail administratif. C’est la charnière essentielle entre l’équipement réel, la donnée technique et la décision de maintenance pour votre système de protection global.
Une convention courte, stable et commune rend les installations foudre plus faciles à contrôler, à auditer et à faire évoluer. En adoptant une structure logique, comme un code site, une zone, une famille, un type et un index, vous posez les bases solides d’une prévention des risques efficace. Cette rigueur garantit une conformité durable avec la réglementation foudre tout en simplifiant la gestion quotidienne de vos actifs.
La vraie réussite tient dans la durée. Lorsque le nom reste identique entre le toit, la tablette et le rapport, votre parc devient enfin lisible, préparant ainsi votre structure à réussir n’importe quel audit complet en toute sérénité.
