Un parafoudre peut paraître parfaitement opérationnel alors qu’il a déjà absorbé une large part de sa capacité d’absorption. C’est précisément à ce stade que des erreurs de maintenance critiques surviennent.
Sur un site industriel, tertiaire ou technique, il arrive que les équipes remplacent le matériel trop tard, après une panne constatée. À l’inverse, elles procèdent parfois au remplacement trop tôt, faute d’un suivi fiable. Le véritable indicateur de performance ne réside pas dans l’âge chronologique du dispositif, mais dans l’historique d’exposition du SPD et dans l’évaluation rigoureuse de sa service life.
En corrélant les épisodes orageux, les défauts réseau rencontrés et les signes de fin de vie du composant, la décision concernant le remplacement SPD devient nettement plus simple et pertinente.
Key Takeaways
- Move beyond age: The lifespan of a surge protection device (SPD) depends on its historical exposure to electrical events, such as lightning strikes and network faults, rather than its chronological age.
- Integrated monitoring: Relying solely on visual indicators is insufficient; maintenance teams must cross-reference status flags, remote signaling, and recorded site events to assess true component health.
- Risk-based maintenance: For critical infrastructure, preventative replacement is often more cost-effective than risking production downtime, even if the device shows no immediate external signs of damage.
- Traceability is essential: Maintaining a detailed log of installation dates, surge events, and inspection findings transforms SPD maintenance from a reactive guessing game into a rational, defensible technical process.
Pourquoi l’historique d’exposition compte plus que l’âge seul
Un parafoudre n’est pas une pièce que l’on remplace à une date fixe, comme un filtre à huile. Il vieillit au rythme des événements électriques. Chaque surtension, chaque commutation sévère et chaque défaut amont entame progressivement sa capacité de protection.
C’est pour cette raison que deux dispositifs installés le même jour peuvent atteindre leur fin de vie à des moments très différents. Le premier protège un tableau dans un bâtiment peu exposé, tandis que le second agit comme un industrial surge protector sur un site complexe, caractérisé par des lignes longues, des automatismes sensibles, des orages fréquents et une qualité de réseau irrégulière.
Le niveau de protection du parafoudre est également déterminant. Un Type 1 SPD placé à l’origine de l’installation n’encaisse pas les mêmes contraintes qu’un Type 2 SPD installé dans un tableau divisionnaire, ou qu’un parafoudre de Type 3 situé au plus près d’un équipement sensible. La coordination entre ces différents étages de protection modifie la manière dont l’énergie est répartie.
Lors de nos visites, nous examinons l’âge du matériel, mais nous analysons surtout le vécu du dispositif. Un historique précis doit regrouper les impacts de foudre à proximité, les coupures avec reprise brutale, les défauts de neutre, les interventions sur le réseau interne ainsi que les alarmes remontées par les contacts de défaut.
Le contexte du bâtiment pèse lourdement sur la durée de vie du matériel. Un site industriel raccordé à des équipements de puissance subit davantage de transient overvoltages qu’un petit bureau. De la même façon, une armoire électrique chaude, mal ventilée ou exposée à des surcharges, accélère inévitablement la MOV degradation de ses composants internes.
Pour replacer le parafoudre dans une stratégie globale, le guide d’Indelec sur la protection foudre des bâtiments industriels rappelle qu’un maintenance schedule rigoureux reste le seul véritable filet de sécurité. Sur LPSFR, le wiki, le blog et LPS Manager prolongent cette logique en reliant l’étude technique, les contrôles périodiques et l’historique des événements.
Les signes qui imposent un remplacement du SPD
Le premier signal d’alerte est le status indicator de fin de vie. S’il passe au rouge, au noir ou à l’état de défaut selon les spécifications du fabricant, il n’y a pas d’hésitation à avoir. Il faut remplacer le module ou la cartouche concernée, puis vérifier l’intégrité de la protection amont.
Le second signal est le contact de télésignalisation. Sur un site supervisé, ce mécanisme est souvent plus fiable qu’un simple contrôle visuel, car il permet de dater précisément l’événement et d’éviter qu’un parafoudre hors service ne reste oublié dans une armoire électrique fermée.

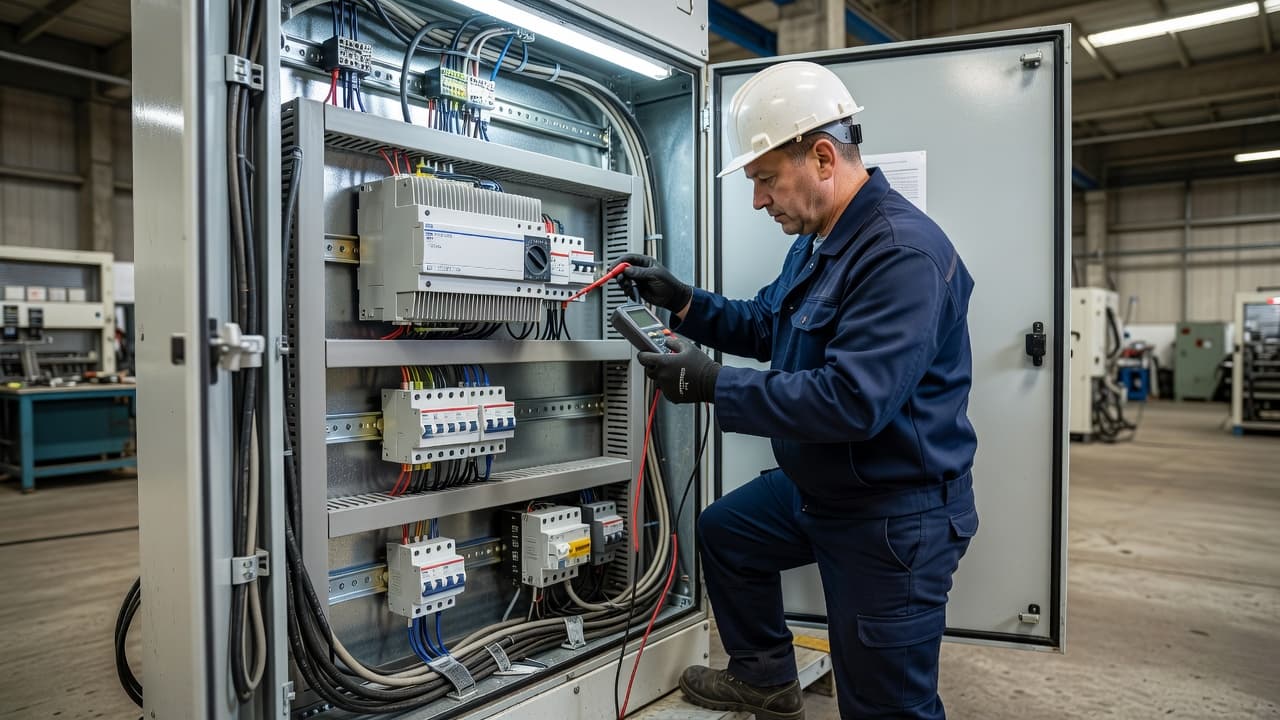

Contrôle visuel et inspection technique d’un parafoudre modulaire dans un tableau industriel.
Les indices qui ne trompent pas
Plusieurs warning signs doivent vous alerter sur l’état de votre équipement. Un boîtier fendu, une odeur caractéristique d’échauffement, des traces de brunissement ou une déformation du module imposent un remplacement immédiat. Il est essentiel de rappeler que ces dispositifs reposent sur une technologie à metal oxide varistor. Lorsqu’une surtension excessive survient, le mécanisme de thermal disconnection intégré au composant se déclenche pour protéger le circuit, ce qui active les indicateurs visuels. Le remplacement est également obligatoire si le dispositif associé, tel qu’un fusible ou un disjoncteur de sauvegarde, a déclenché après un épisode orageux ou un défaut réseau.
Il convient aussi de se méfier d’un parafoudre resté en place après une surtension temporaire marquée, provoquée par exemple par une rupture de neutre. Ce type de contrainte ne laisse pas toujours des dégâts spectaculaires, mais il peut considérablement affaiblir les composants internes et raccourcir la durée de service globale de l’appareil.
Un voyant « en service » ne raconte pas toute l’histoire. Il indique un état de fonctionnement présent, mais ne reflète pas l’énergie totale déjà encaissée au fil des mois.
Les alertes moins visibles
Les signes faibles existent également. Une série de petits dysfonctionnements électroniques, des redémarrages inopinés d’automates ou des alimentations qui tombent en panne après plusieurs orages doivent attirer votre attention. Le SPD n’est pas toujours le seul responsable, mais il doit systématiquement être intégré à la chaîne de vérification.
Quand l’historique d’exposition est incomplet, il est préférable de raisonner par niveau de risque. Sur un site peu sensible, on peut se contenter d’une surveillance renforcée. Toutefois, pour une salle informatique, un process industriel continu ou un bâtiment multi-sites, le remplacement préventif coûte souvent moins cher qu’une seule heure d’arrêt de production.
Pour des cas concrets et des retours d’expérience, la chaîne YouTube LPS CEM ASO apporte un complément utile aux contrôles réalisés sur site.
Après quel événement faut-il remplacer le parafoudre ?
Il n’existe pas une règle universelle unique pour la maintenance des parafoudres. Toutefois, la prise de décision est facilitée lorsque l’événement est bien documenté et analysé selon les recommandations de la norme IEC 61643-11.
Le tableau ci-dessous fournit une base claire pour déterminer la nécessité d’une intervention.
| Situation observée | Contrôle à faire | Décision probable |
|---|---|---|
| Voyant de défaut actif | Vérifier le module et la protection de backup | Remplacement immédiat |
| Direct lightning strike sur le site ou proximité immédiate | Inspecter toute la chaîne, du TGBT aux tableaux secondaires | Remplacement du ou des SPD exposés si doute ou défaut |
| Défaut de neutre, surtension temporaire, échauffement anormal | Contrôler le réseau et l’état visuel du parafoudre | Remplacement recommandé |
| Série d’orages sans défaut visible, site peu critique | Inspection, relevé d’historique, surveillance renforcée | Pas de changement automatique |
| Historique inconnu sur site critique | Analyse du risque, état des modules, coût d’arrêt | Remplacement préventif souvent justifié |
La leçon est simple. Un SPD replacement ne doit pas être systématique après chaque coup de tonnerre, mais l’aspect visuel ne suffit pas à garantir l’intégrité du composant. L’événement, le niveau d’exposition et la criticité du site doivent être évalués conjointement.
Dans le cas d’un parafoudre modulaire, il n’est pas toujours nécessaire de remplacer l’ensemble du dispositif. Si le fabricant l’autorise et si la base n’a pas été endommagée, le remplacement de la cartouche seule peut suffire. Cette nuance permet d’optimiser les budgets de maintenance sans compromettre la sécurité.
Il est également essentiel de considérer le contexte global de l’installation. Après une modification de structure, de cheminement de câbles ou d’alimentation, une révision de la protection interne devient nécessaire. Par exemple, les PV systems exigent une vérification spécifique après toute intervention sur le champ solaire. Le rappel d’AT3w sur la maintenance du paratonnerre montre bien qu’une évolution du bâtiment doit entraîner une nouvelle inspection pour maintenir la conformité de l’ensemble de la protection contre la foudre.
Construire une décision traçable en maintenance
Le meilleur remplacement est celui qu’on peut justifier six mois plus tard, rapport à l’appui. Sans traçabilité, on retombe vite dans l’impression visuelle et l’habitude d’atelier.
Dans la pratique, on gagne du temps si on centralise quatre familles d’information :
- La date d’installation, la référence du SPD et sa position exacte dans l’installation.
- Les événements subis, notamment les surge events, orages, défauts réseau, coupures et travaux électriques.
- Les constats, voyant, télésignalisation, photos, état des protections associées.
- La décision prise, surveillance, changement de cartouche ou remplacement complet.
Cette méthode évite les remplacements flous. Elle aide aussi à repérer les tableaux qui souffrent plus que les autres. Sur un parc multi-sites, ce point fait souvent la différence.
Prenons un cas simple. Un entrepôt reçoit plusieurs alertes orageuses en juin. Le tableau principal reste stable, mais deux armoires secondaires remontent un défaut sur leurs parafoudres type 2. Aucun boîtier n’est abîmé. Dans ce cas, on enregistre l’épisode, on contrôle les sauvegardes, puis on remplace les cartouches concernées. Cette approche de maintenance préventive permet de documenter la décision de manière propre, datée et défendable.
C’est là qu’un outil comme LPS Manager devient utile. On y relie dossier technique, étude, inspections, rapports, alertes météo et détection de foudre. On ne se contente plus d’un « on verra au prochain arrêt ». On peut corréler l’exposition réelle avec l’état du matériel pour structurer chaque remplacement du SPD.
Sur LPSFR, le wiki et le blog apportent aussi un cadre commun entre installateur, mainteneur et bureau d’études. Quand tout le monde lit les mêmes repères, la replacement decision cesse d’être une décision au doigt mouillé.
Frequently Asked Questions
Peut-on se fier uniquement au voyant d’état du parafoudre ?
Non, le voyant d’état indique le fonctionnement actuel mais ne reflète pas l’énergie totale déjà absorbée par le composant. Un parafoudre peut sembler opérationnel tout en ayant perdu une part significative de sa capacité d’absorption après plusieurs épisodes de surtension.
Est-il toujours nécessaire de remplacer l’intégralité du parafoudre après une surtension ?
Pas nécessairement, surtout pour les modèles modulaires. Si le fabricant l’autorise et que la base du dispositif n’est pas endommagée, le remplacement de la cartouche seule peut suffire, permettant ainsi d’optimiser les coûts de maintenance.
Quels sont les signes physiques qui imposent un remplacement immédiat ?
Un boîtier fendu, une déformation visible du module, des traces de brunissement ou une odeur caractéristique d’échauffement indiquent que le mécanisme de déconnexion thermique a été sollicité. Dans ces cas précis, le remplacement immédiat du matériel est obligatoire pour garantir la sécurité de l’installation.
Pourquoi faut-il documenter chaque événement sur le SPD ?
La traçabilité permet de corréler l’exposition réelle aux contraintes électriques avec l’usure interne du composant. Cela aide les gestionnaires de sites à justifier leurs décisions de maintenance et à identifier les zones de l’installation qui subissent les contraintes les plus sévères.
La bonne logique de remplacement
Un parafoudre ne se remplace pas en se fiant uniquement à son âge. On le remplace selon les contraintes qu’il a encaissées, l’état constaté et le niveau de risque toléré par le site. Bien que le voyant d’état soit une première indication, il ne raconte qu’une partie de l’histoire. Pour une évaluation plus précise, le recours à des tests de courant de fuite permet de vérifier la santé réelle du composant avec plus de fiabilité. En répétant régulièrement ce test de courant de fuite, vous gagnez en visibilité sur l’usure interne du dispositif.
Le bon réflexe consiste à croiser l’événement subi, les signes de fin de vie, la criticité des charges et la qualité de la traçabilité. Avec cette approche, le remplacement d’un SPD devient une décision technique rationnelle plutôt qu’une simple habitude ou un pari. En intervenant au moment opportun, vous préservez le niveau de protection en tension et la tension d’écrêtage optimale du système. C’est cette rigueur qui garantit la pérennité de la durée de vie des équipements connectés et assure la continuité de votre activité.
