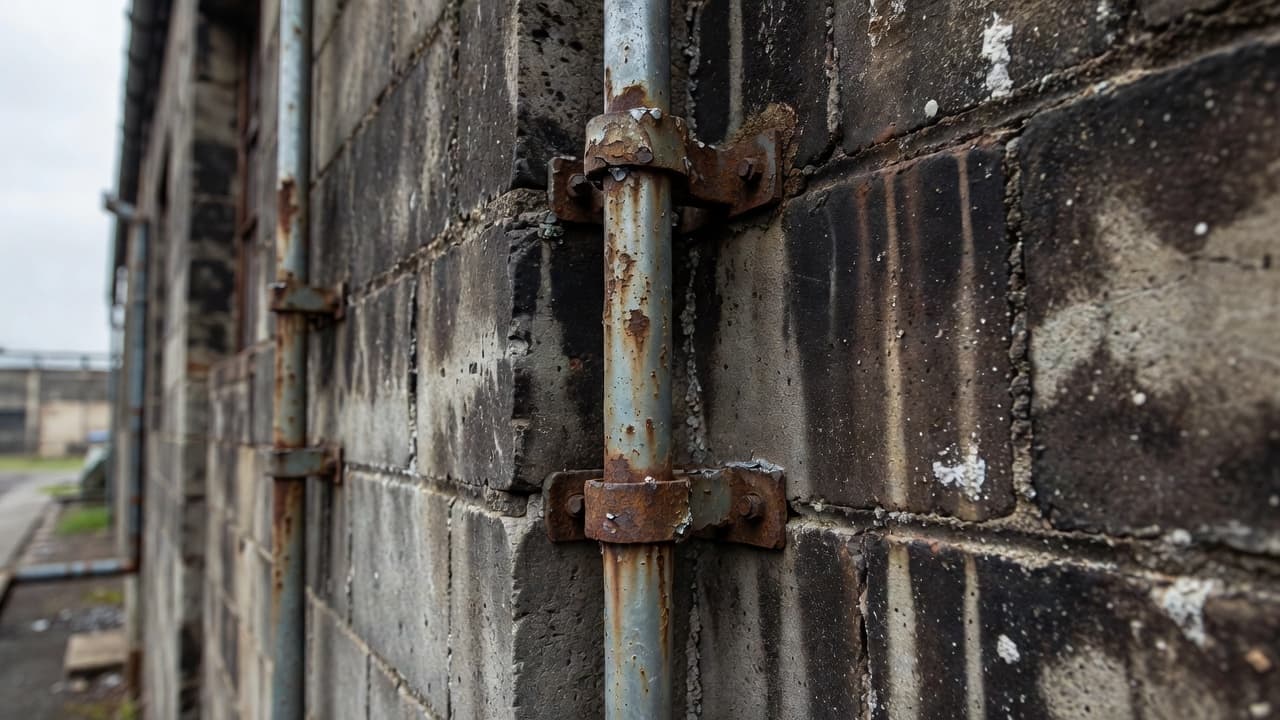

La corrosion des conducteurs LPS est un défi majeur pour la sécurité des infrastructures, car un conducteur de descente peut sembler intact tout en ayant déjà perdu une partie de sa capacité mécanique ou électrique. Sur un site industriel, ce phénomène transforme une liaison de foudre en point faible, parfois dissimulé derrière une bride, un capot ou une couche de peinture.
Les atmosphères chargées en chlorures, en soufre, en poussières métalliques ou en produits chimiques accélèrent la dégradation des systèmes de protection contre la foudre, aussi appelés LPS. Pour préserver la continuité du circuit et garantir une efficacité durable, il est essentiel de choisir les matériaux adéquats, de maîtriser les assemblages et d’appliquer des stratégies rigoureuses de rust prevention.
Points clés à retenir
- La corrosion des systèmes LPS en milieu industriel est souvent dissimulée, compromettant l’intégrité mécanique et électrique sans signes extérieurs évidents.
- Le choix de matériaux compatibles est impératif pour éviter la corrosion galvanique, particulièrement lors de l’assemblage de métaux aux potentiels électrochimiques différents.
- Une stratégie de maintenance proactive, incluant l’utilisation d’inhibiteurs de corrosion et des inspections régulières documentées, est essentielle pour garantir la continuité du circuit de foudre.
- Les points de jonction, les fixations et les zones exposées aux polluants chimiques ou à l’humidité stagnante doivent faire l’objet d’une surveillance prioritaire.
Points clés
- La corrosion galvanique apparaît lorsque l’incompatibilité entre diverses metal parts provoque une réaction électrochimique en milieu humide.
- Les connexions, fixations et sorties de terre sont souvent plus vulnérables que les longueurs droites de conducteur.
- Un conducteur corrodé peut se desserrer, vibrer, se rompre par fatigue ou perdre sa continuité électrique.
- Les inspections doivent être plus fréquentes dans les zones chimiques, côtières, poussiéreuses ou soumises aux fumées industrielles.
- Un registre d’inspection avec photos, mesures et actions correctives permet de traiter les défauts avant l’orage.
- L’adoption de preventive measures rigoureuses est essentielle pour garantir la pérennité et l’efficacité de votre LPS sur le long terme.
Pourquoi les conducteurs LPS se corrodent plus vite en usine
Un système LPS conduit un courant de foudre vers la terre. Ses conducteurs de capture, de descente et de mise à la terre doivent donc rester continus, solidement fixés et accessibles au contrôle. Or, l’environnement industriel réunit souvent des conditions qui accélèrent la dégradation des composants d’un LPS.
L’humidité seule ne suffit pas toujours à provoquer une détérioration rapide. En revanche, lorsqu’elle est associée à des chlorures, des émissions sulfureuses, de l’ammoniac ou des particules métalliques, elle crée un électrolyte agressif. Les usines chimiques, les stations de traitement, les sites agroalimentaires, les papeteries, les plateformes portuaires et les installations proches de la mer doivent intégrer ce risque dès la conception pour assurer la protection de leur pipeline infrastructure. Dans ces milieux, le choix de matériaux offrant une excellente corrosion resistance est indispensable pour garantir la pérennité du système LPS.
La corrosion atmosphérique attaque progressivement les surfaces exposées. Toutefois, il faut surveiller l’internal corrosion, car la dégradation ne se limite pas aux parties visibles; elle peut s’étendre à l’intérieur des fixations ou sous les colliers de serrage. Dans les zones de rétention d’eau, l’attaque devient plus localisée. Une bride qui retient l’humidité, une fixation mal ventilée ou une connexion située sous un rejet d’air peut se dégrader beaucoup plus vite que le reste du conducteur.
La corrosion galvanique pose un autre problème. Elle apparaît lorsqu’on associe des métaux de potentiels différents, par exemple un conducteur en cuivre au contact direct d’une pièce en acier galvanisé. L’eau chargée en sels ou en polluants ferme alors le circuit électrochimique. Le métal le moins noble se sacrifie et la connexion peut finir par céder.
Les principes de la NF EN 62305 présentés par LPS France replacent le conducteur dans un ensemble cohérent, avec le dispositif de capture, les descentes, les prises de terre et la protection interne. Cette vision globale est nécessaire, car une défaillance locale compromet le chemin complet du courant de foudre.
Une oxydation de surface n’a pas toujours la même gravité qu’une corrosion sous connexion. C’est la perte de matière, de serrage ou de continuité qui détermine le risque.
Choisir les matériaux et éviter les couples métalliques à risque
Le choix d’un conducteur ne se limite pas à sa section. Il dépend de l’ambiance du site, des matériaux de la toiture, de la structure porteuse et des éléments déjà présents sur le parcours. Le cuivre offre une très bonne conductivité, mais son association directe avec certains métaux exige des précautions. L’aluminium demande aussi une attention particulière, surtout en présence d’humidité persistante ou de milieux alcalins.
Les composants d’un système LPS doivent former un assemblage compatible. Cela concerne les conducteurs, mais aussi les colliers, brides, connecteurs, barrettes de coupure, cosses et pièces de transition. Pour protéger durablement les surfaces métalliques contre l’oxydation, l’application d’un produit comme le LPS 3 est recommandée. Ce rust inhibitor agit comme une barrière protectrice efficace, renforçant la durabilité des protective coatings déjà en place sur les installations. Dans une zone agressive, on privilégiera également des fixations en acier inoxydable ou l’utilisation de solutions comme FlexSleeve ou SealSleeve pour isoler les joints de transition et les connexions enterrées, évitant ainsi tout risque de corrosion prématurée.
Le tableau suivant aide à repérer les choix qui demandent une vigilance renforcée.
| Situation rencontrée | Risque principal | Mesure adaptée |
|---|---|---|
| Cuivre en contact avec acier galvanisé | Corrosion galvanique du zinc | Interposer une pièce bimétallique ou un séparateur compatible |
| Aluminium sur support humide | Corrosion localisée | Éviter les zones de stagnation et choisir des supports appropriés |
| Connexion en zone de fumées chimiques | Attaque chimique accélérée | Protéger la connexion et réduire l’exposition directe |
| Fixation acier ordinaire en extérieur | Rouille et desserrage | Employer une fixation inox ou synthétique adaptée |
| Sortie de terre en sol agressif | Perte de section et rupture | Contrôler l’électrode, les jonctions et les regards |
Les joints bimétalliques ne dispensent pas de l’inspection. Ils limitent les effets du contact entre métaux, mais leur état dépend du montage, du serrage et de l’exposition réelle. Pour optimiser la maintenance préventive, l’usage régulier du LPS 3 permet de maintenir une protection constante sur les points de jonction critiques. De même, une gaine ou un revêtement n’est utile que s’il reste intact et compatible avec le conducteur.
Pour les installations avec paratonnerre à dispositif d’amorçage, il faut aussi tenir compte du cadre propre à la norme NF C 17-102 pour les PDA. Le type de protection retenu ne change pas la règle de base : chaque liaison LPS doit résister à l’environnement et conserver sa continuité pour garantir une sécurité optimale.
Repérer les signes de dégradation avant la rupture
La corrosion visible donne des indices, mais l’inspection doit aller plus loin. Un dépôt vert sur le cuivre, une couche blanche sur l’aluminium ou une rouille brunâtre sur une fixation signalent une exposition. Ces traces ne permettent pourtant pas, à elles seules, d’évaluer la section réellement restante des metal surfaces. Pour garantir l’intégrité de votre LPS, il est essentiel d’adopter des detection methods rigoureuses, combinant inspection visuelle détaillée et mesures techniques.
On recherche d’abord les défauts qui fragilisent la fonction électrique et mécanique du système. Une connexion desserrée augmente la résistance de contact, tandis qu’un conducteur qui bouge sous l’effet du vent ou des vibrations peut s’affaiblir. Dans une installation industrielle, les vibrations d’équipements, les cycles thermiques et les mouvements de charpente accentuent ce phénomène. Il est crucial de surveiller attentivement chaque weld zone au niveau des fixations métalliques, car ces points de soudure sont souvent les premiers à céder sous la contrainte chimique. Pour les conducteurs isolés, une vérification de la lining continuity est indispensable afin de s’assurer que l’humidité n’a pas infiltré la gaine pour attaquer le métal interne.
Les zones à examiner en priorité sont les suivantes :
- Les raccordements entre deux métaux, en particulier à proximité des toitures, chéneaux et structures métalliques.
- Les fixations sous rejets de ventilation, près des cheminées ou dans les zones soumises aux lavages.
- Les jonctions de descente, les barres de coupure et les points d’entrée dans le sol.
- Les passages où le conducteur traverse une façade, une toiture ou une zone susceptible d’accumuler des dépôts.
- Les portions modifiées après des travaux, car une nouvelle canalisation ou une structure ajoutée peut créer un contact métallique imprévu.

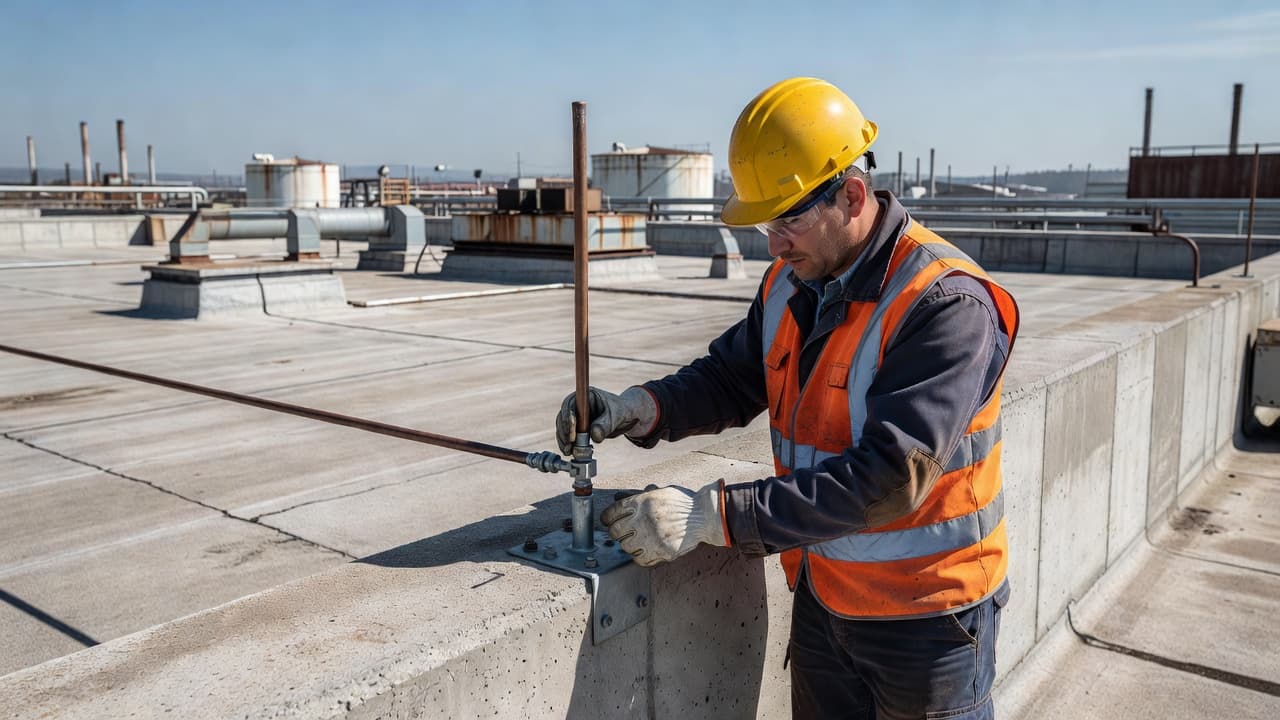

Le contrôle visuel doit s’accompagner de mesures de continuité et de vérifications de terre réalisées selon les règles applicables au site. La valeur de résistance de terre ne suffit pas à valider tout le système LPS. Une prise de terre correcte ne compense jamais une descente coupée ou une connexion fortement dégradée sur les metal surfaces exposées.
La documentation compte autant que le contrôle. Des photos datées, prises au même angle, permettent de suivre l’évolution d’une attaque localisée. On peut aussi rapprocher les défauts des périodes de lavage, d’arrêts d’unité, de travaux de toiture ou d’incidents de procédé pour anticiper toute défaillance future.
Mettre en place une maintenance LPS adaptée au milieu corrosif
La fréquence de contrôle dépend du niveau d’exposition et de la criticité du site. Une installation en atmosphère peu agressive ne se surveille pas comme un LPS installé dans une zone ATEX, sur une unité de traitement des fumées ou près d’un bassin de saumure. Nous devons ajuster le plan de maintenance aux conditions réelles, en considérant que la protection du système contribue directement à la pipeline integrity des infrastructures critiques. Dans des secteurs industriels adjacents, des techniques avancées comme le pigging ou la cathodic protection sont déjà la norme pour contrer la corrosion, et ces approches inspirent désormais la maintenance des systèmes de protection foudre.
Une inspection périodique efficace commence par la comparaison avec le dossier d’installation. On vérifie le tracé des descentes, les matériaux, les connexions et les travaux récents. Pour les zones de forte exposition, l’application préventive de chemical inhibitors peut ralentir la dégradation, tandis que l’utilisation de LPS 3 s’avère pertinente pour protéger les composants sensibles. Il est également recommandé d’intégrer des solutions de type LPS 3 pour renforcer la durabilité des jonctions exposées aux agressions chimiques. Ensuite, on examine les points critiques et on teste la continuité électrique. Les défauts sont classés selon leur gravité, avec un responsable et une date de correction.
Les recommandations publiées dans la note d’évolution des normes foudre de l’Ineris rappellent l’importance du cadre normatif pour les installations à risques. Dans les établissements concernés par des substances dangereuses, le système de protection contre la foudre s’inscrit dans une démarche de maîtrise des risques plus large.
Un outil tel que LPS Manager facilite le suivi des inspections sur plusieurs bâtiments. On peut y centraliser les rapports, les photos, les non-conformités, les plans et les échéances. Les responsables maintenance, HSE et prestataires travaillent alors sur le même historique, plutôt que sur des fichiers dispersés.
Les équipes peuvent aussi s’appuyer sur la chaîne YouTube LPS CEMASO pour retrouver des contenus consacrés aux systèmes de protection foudre et à leurs composants. La formation des intervenants réduit les erreurs de montage, surtout lors d’une remise en état partielle.
Questions fréquemment posées
Comment identifier une corrosion cachée sur un conducteur LPS ?
La corrosion interne ou invisible se manifeste souvent par des signes de fatigue au niveau des connexions, comme des fixations desserrées ou des vibrations anormales. Une inspection approfondie doit inclure la vérification de la continuité électrique et l’examen des zones où l’humidité peut stagner, comme derrière les brides ou sous les colliers.
Pourquoi faut-il éviter de mélanger certains métaux dans un LPS ?
Le contact direct entre deux métaux différents, comme le cuivre et l’acier galvanisé, déclenche une corrosion galvanique en présence d’un électrolyte tel que l’humidité. Ce processus électrochimique sacrifie le métal le moins noble, entraînant une dégradation rapide de la connexion et une perte de continuité électrique.
Quelle est l’importance des inhibiteurs de corrosion comme le LPS 3 ?
Ces produits agissent comme une barrière protectrice durable contre les agressions chimiques, l’humidité et l’oxydation atmosphérique. En les appliquant régulièrement sur les points critiques tels que les jonctions et les barrettes de coupure, vous renforcez la résistance du système contre la dégradation prématurée.
À quelle fréquence faut-il inspecter un LPS en milieu industriel ?
La fréquence dépend directement de l’agressivité de l’environnement, notamment dans les sites chimiques, côtiers ou poussiéreux. Il est recommandé d’établir un calendrier d’inspection rigoureux basé sur une évaluation des risques, tout en documentant systématiquement chaque contrôle pour anticiper les réparations avant la saison des orages.
Conserver un chemin de foudre fiable dans le temps
La corrosion des conducteurs LPS n’est jamais un simple défaut esthétique. Elle peut réduire la section utile, dégrader une connexion et créer une rupture là où le courant de foudre doit circuler sans obstacle. La gestion proactive de cette corrosion des conducteurs LPS est donc une priorité pour garantir la continuité électrique de votre installation.
En choisissant des matériaux compatibles, en protégeant les assemblages sensibles et en documentant chaque inspection, vous gardez la maîtrise de l’état réel du système. La durabilité d’un LPS dépend autant de sa conception que de la rigueur appliquée à son entretien, où une stratégie efficace de rust prevention reste le meilleur garant d’un LPS performant sur le long terme.
