Un impact de foudre ne laisse aucune marge à un parcours improvisé. Les conducteurs de descente doivent guider le courant vers la terre par un trajet court, continu et maîtrisé.
Le choix d’une descente ne consiste pas à retenir un métal et une dimension dans un catalogue. Il faut aussi tenir compte de la géométrie du bâtiment, des autres réseaux, des risques de corrosion et des conditions de contrôle futur.
Nous suivons toujours la même logique de conception pour l’ensemble du système de protection : dimensionner d’abord, tracer ensuite, puis rendre chaque élément contrôlable.
Points clés à retenir
- Un conducteur de descente doit relier directement le dispositif de capture à la prise de terre par un parcours court, continu et sans boucle ni angle serré.
- La section et le matériau se choisissent selon la norme CEI 62561-2, l’environnement, la corrosion, les contraintes mécaniques et la compatibilité des raccords.
- La répartition des descentes et la distance de séparation avec les réseaux voisins doivent être calculées selon le niveau de protection et la configuration du bâtiment.
- Chaque descente doit rester fixée, protégée dans sa partie basse et équipée d’un sectionneur ou d’une borne de test accessible.
- Les inspections doivent vérifier le tracé, les raccords, la continuité, la corrosion, la prise de terre et la coordination avec les parafoudres, notamment après un impact ou une modification du bâtiment.
Le rôle du conducteur dans un système de protection contre la foudre
Un système de protection contre la foudre comporte un dispositif de capture, un ou plusieurs chemins de descente et une prise de terre. Le conducteur de descente relie ces trois parties. Il canalise un courant impulsionnel intense jusqu’au réseau de terre.
Les parafoudres interviennent sur l’installation électrique intérieure et limitent les surtensions arrivant par les lignes d’énergie ou de communication. Les parafoudres ne remplacent donc jamais les descentes, la prise de terre ni les liaisons équipotentielles de l’installation extérieure.
Réduire les détours et les tensions induites
Chaque boucle, coude prononcé ou détour augmente l’impédance du trajet et peut provoquer des surtensions induites lors d’un impact. Ces écarts peuvent favoriser un arc électrique entre la descente, les masses métalliques et les réseaux voisins.
Nous cherchons donc une continuité électrique fiable, un tracé vertical et des raccords adaptés au matériau. Un bâtiment possède parfois plusieurs chemins possibles vers le sol, mais le plus discret n’est pas toujours le plus sûr.
Les structures métalliques peuvent participer à la descente naturelle du courant. Cette solution exige toutefois de démontrer la continuité électrique, les épaisseurs utiles, les assemblages et la résistance à la corrosion. On ne suppose jamais qu’une ossature métallique est automatiquement exploitable.
PDA et protection passive, une contrainte commune
Un paratonnerre à dispositif d’amorçage, ou PDA, utilise une tête de capture régie en France par la NF C 17-102. Un SPF passif repose sur des pointes, des conducteurs de toiture, des maillages ou des composants naturels étudiés selon la série NF EN 62305.
Le principe de captage diffère, mais la règle reste identique en aval : le courant doit rejoindre la terre par des descentes dimensionnées et correctement réparties. La portée annoncée d’un PDA ne dispense jamais de calculer les descentes, l’équipotentialité et la mise à la terre d’un système de protection externe.
Conducteurs de descente : choisir la section et le matériau
La norme CEI 62561-2, dans son édition 2025, encadre les exigences et les essais applicables aux conducteurs métalliques d’un système de protection contre les impacts de foudre. La conformité dépend du matériau, de la configuration et de la section, mais aussi des propriétés mécaniques, électriques et de corrosion.
Cette édition récente ajoute une annexe normative consacrée aux essais du matériau, de la forme et de la section. La fiche de l’EN IEC 62561-2:2025 rappelle que la norme CEI 62561-2 prend aussi en compte la résistance à la corrosion, au même titre que la capacité à supporter le courant de foudre.
Le cuivre étamé, référence fréquente en façade
Le cuivre étamé combine une excellente conductivité et une tenue adaptée aux descentes aériennes. Pour les projets où la section minimale de cuivre attendue est de 50 mm², un feuillard cuivre de 30 x 2 mm apporte une section de 60 mm².
Les conducteurs plats facilitent la pose le long d’un mur et limitent les saillies. Le profilé se prête aussi à des raccordements mécaniques robustes, avec un étrier de serrage compatible. Nous privilégions souvent un méplat cuivre étamé de 30 x 2 mm lorsque l’exposition extérieure, les fixations régulières et le passage vers la terre le justifient.
L’étamage réduit l’oxydation de surface et améliore la tenue dans certains environnements. Il ne supprime pas les incompatibilités entre métaux. Une liaison cuivre-zinc, cuivre-aluminium ou cuivre-acier doit toujours être examinée selon l’humidité, les ruissellements et les accessoires employés.
Conducteurs ronds ou inox, selon l’architecture et l’environnement
Les conducteurs ronds de 8 mm de diamètre offrent une section théorique d’environ 50,3 mm². Ils peuvent convenir aux ouvrages anciens ou aux détails architecturaux où un ruban serait trop visible. Le conducteur rond en cuivre rouge de 8 mm s’intègre bien à certaines rénovations, mais sa patine doit faire l’objet d’un contrôle régulier.
L’inox convient davantage aux atmosphères industrielles, marines ou très humides, notamment dans une installation industrielle. Sa conductivité est moins favorable que celle du cuivre, ce qui impose de respecter strictement les dimensions prévues. Un méplat inox de 30 x 2 mm peut répondre à cette contrainte, à condition de traiter correctement les raccords mixtes.
Tracer un parcours direct jusqu’à la prise de terre
Le plan du tracé doit apparaître, dans le dossier global du système de protection, avant les travaux de façade, les chemins de câbles et les finitions. Nous reportons sur les plans les sorties de capture, les joints de dilatation, les gouttières, les réseaux photovoltaïques et les zones accessibles au public.
Aux joints de dilatation, des tresses souples préservent la continuité malgré les mouvements du bâtiment.
Un cheminement rectiligne reste lisible. Cette simplicité facilite aussi les inspections et les interventions ultérieures après un impact ou une modification du bâtiment.
Un chemin court, sans boucle ni angle serré
La descente relie directement le dispositif de capture à la prise de terre. Les coudes larges restent préférables aux changements brusques de direction. Une boucle en U, un passage horizontal prolongé ou un zigzag derrière un bardage sont des défauts de conception.
Lorsqu’un obstacle bloque une façade, nous réexaminons la position de la capture ou ajoutons une descente. Forcer le conducteur à contourner une gaine, une fenêtre ou un auvent crée souvent plus de risques qu’une adaptation du plan initial.
Le cheminement doit aussi éviter les parties fragiles, les accès de maintenance et les zones où un engin peut heurter le conducteur.
Répartir les descentes et calculer la séparation
L’écartement des conducteurs de descente autour du périmètre dépend du niveau de protection. Les repères courants sont de 10 m pour les niveaux I et II, 15 m pour le niveau III et 20 m pour le niveau IV.
Ces valeurs concernent la répartition des descentes, pas la distance de séparation avec les câbles électriques, les canalisations métalliques et les structures internes. Entre la descente et ces éléments, une distance insuffisante peut favoriser un arc électrique. Cette distance dépend entre autres du niveau retenu, de la longueur du trajet jusqu’à la liaison équipotentielle et des matériaux isolants traversés.
Sur une toiture photovoltaïque, une descente ne doit pas suivre en parallèle un câble DC. Les parafoudres associés aux circuits DC protègent les équipements, mais ne remplacent ni le tracé externe des descentes ni l’étude de séparation. Si la séparation calculée est insuffisante, il faut modifier le tracé, prévoir une liaison équipotentielle adaptée ou employer une solution isolée validée par l’étude.
Raccorder, protéger et rendre la mesure possible
La prise de terre ne doit pas devenir un point aveugle du système. Le raccordement équipotentiel entre la descente, l’électrode de terre et les autres masses doit rester accessible, identifié dans le dossier technique et protégé contre les agressions mécaniques. L’accès à la prise de terre et au point de contrôle doit rester possible après les finitions. Le dossier doit aussi préciser la coordination entre les parafoudres de l’installation intérieure et le réseau de terre.
L’élément sectionneur facilite les contrôles
Chaque descente doit comporter un élément sectionneur ou une borne de test accessible. Cet organe permet d’isoler le réseau de terre lors des mesures, sans démonter l’installation entière.
Un compteur de coups de foudre peut compléter le dispositif. Il aide à déclencher une inspection après un événement, mais il ne remplace pas le contrôle de continuité, l’examen des raccords et la mesure de terre.
Une mesure de terre correcte ne valide pas une installation si le cheminement est dégradé ou si le point de test reste inaccessible.
On ne manoeuvre jamais un sectionneur pendant un épisode orageux. Sa position et son état doivent figurer dans la procédure de maintenance.
Protéger la partie basse sans cacher les défauts
Le nombre d’étriers dépend du support, du conducteur et des prescriptions du projet. Lorsque le dossier PDA prévoit trois fixations par mètre, nous conservons ce rythme pour résister aux efforts électrodynamiques et aux vibrations.
En zone accessible, un tube de protection assure la protection mécanique du conducteur contre les chocs, le vandalisme et les manœuvres d’engins. Ce tube de protection doit s’étendre sur au moins 2 m à partir du sol, sans masquer les entrées, les sorties ou le sectionneur.
Repérer les défauts avant qu’ils ne deviennent coûteux
Une inspection visuelle permet de détecter une grande partie des anomalies. Nous ne limitons pas ce contrôle à la présence apparente d’un conducteur sur la façade. Dans une installation complète, il peut aussi vérifier l’état des parafoudres associés aux réseaux électriques et de communication.
Les défauts les plus fréquents sont les suivants :
- Un coude serré apparaît au droit d’une corniche ou d’un passage de toiture.
- Des raccords de métaux incompatibles présentent des traces de corrosion ou de ruissellement.
- Des étriers manquent, se desserrent ou compriment un feuillard plat.
- Un sectionneur est masqué par un habillage, un massif ou une végétation.
- Une descente chemine trop près d’un câble de puissance, d’un réseau de données ou d’un câble photovoltaïque, ce qui peut favoriser des surtensions induites.
Un test de continuité ne révèle pas à lui seul les défauts de séparation, de corrosion naissante ou de tracé. Il doit donc compléter l’inspection, jamais s’y substituer.

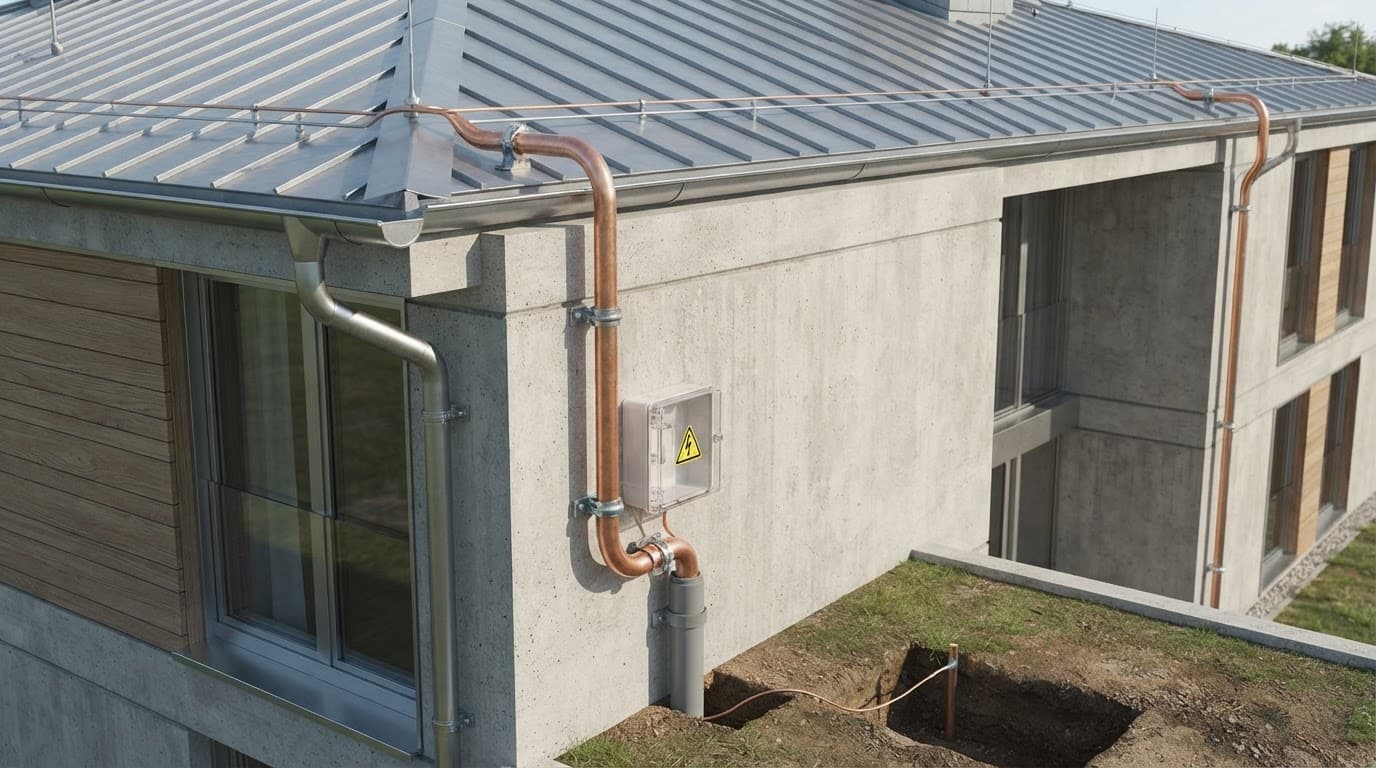

Traiter les bâtiments atypiques par zones
Les toitures métalliques, façades vitrées, installations photovoltaïques et extensions successives demandent un relevé précis. Dans ces cas, nous découpons le projet par zones de capture, de descente et de raccordement à la prise de terre afin de repérer les interactions.
Les photographies datées, les mesures et les plans de parcours gardent leur valeur lors d’une rénovation ou d’un audit foudre. Dans LPS Manager, ces informations peuvent être associées au dossier du système de protection, aux relevés de terre et aux rapports de visite.
Organiser la maintenance des descentes
La maintenance de l’installation, dès la réception, doit confirmer la section, le matériau, le tracé, les fixations, les liaisons équipotentielles, la continuité et l’accessibilité des éléments sectionneurs, puis vérifier l’état des conducteurs de descente, l’accessibilité de la prise de terre et la coordination des raccordements entre le dispositif externe et les parafoudres. Après un impact de foudre ou une modification du bâtiment, une vérification complète s’impose.
Les périodicités ci-dessous sont des fréquences de référence à appliquer selon le niveau de protection retenu et les exigences du projet :
| Niveau de protection | Contrôle visuel | Vérification complète |
|---|---|---|
| I et II | Tous les ans | Tous les 2 ans |
| III et IV | Tous les 2 ans | Tous les 4 ans |
La résistance de terre doit être mesurée et comparée aux exigences du projet. Il faut aussi vérifier l’état, la continuité et le raccordement de la prise de terre, puis rechercher la corrosion, les chocs, les fixations desserrées et les raccords. Les contrôles complémentaires doivent couvrir le tube de protection, les changements de parcours causés par des travaux ultérieurs et les dispositifs de protection, notamment les parafoudres.
Questions fréquemment posées
Quelle section choisir pour un conducteur de descente ?
La section dépend du matériau, de la configuration du conducteur et des exigences de la CEI 62561-2. À titre courant, un feuillard cuivre de 30 x 2 mm fournit une section de 60 mm², tandis qu’un conducteur rond de 8 mm atteint environ 50,3 mm².
Combien faut-il prévoir de conducteurs de descente ?
L’écartement dépend du niveau de protection retenu : les repères courants sont de 10 m pour les niveaux I et II, 15 m pour le niveau III et 20 m pour le niveau IV. Ces valeurs doivent être adaptées à la géométrie du bâtiment et aux obstacles rencontrés.
Peut-on faire passer une descente près d’un câble photovoltaïque ?
Une descente ne doit pas cheminer en parallèle d’un câble DC sans étude de séparation. Si la distance calculée est insuffisante, il faut modifier le parcours, réaliser une équipotentialité adaptée ou employer une solution isolée validée par l’étude.
À quoi sert le sectionneur d’une descente ?
Le sectionneur permet d’isoler le réseau de terre pour effectuer les mesures sans démonter toute l’installation. Il doit rester accessible, identifié et protégé, et ne doit jamais être manœuvré pendant un épisode orageux.
Quand faut-il contrôler les conducteurs de descente ?
Un contrôle doit être réalisé à la réception, après un impact de foudre ou une modification du bâtiment. Les fréquences de référence prévoient un contrôle visuel annuel pour les niveaux I et II, et tous les deux ans pour les niveaux III et IV, avec des vérifications complètes selon le niveau retenu.
Un tracé maîtrisé protège mieux qu’un ajout tardif
La bonne section ne compense jamais une descente mal répartie ou sinueuse. Un matériau compatible, un parcours direct, des distances de séparation calculées et un point de test accessible forment un ensemble cohérent.
Nous documentons les conducteurs de descente, car la qualité du parcours se vérifie aussi plusieurs années après la pose. Une installation lisible reste plus simple à contrôler, à entretenir et à adapter aux évolutions du bâtiment.
