Un installateur parafoudriste ou électricien se retrouve régulièrement face à la même question : quel niveau de protection foudre (NPF) dois-je appliquer à ce bâtiment ?
La réponse normative complète se trouve dans l’étude de risque IEC 62305-2 — un processus rigoureux mais souvent lourd, réservé aux bureaux d’études pour les structures complexes. Pour la grande majorité des bâtiments standards, il existe une voie plus directe : la méthode simplifiée FD C 17-108:2017, désormais embarquée dans LPS Manager.
Dans cet article, découvrez comment cette méthode fonctionne, quand l’utiliser, et comment LPS Manager vous permet de déterminer le NPF en quelques minutes directement sur le terrain.
NPF, IEC 62305 et FD C 17-108 : de quoi parle-t-on ?
Avant d’entrer dans la méthode, quelques définitions essentielles :
- NPF (Niveau de Protection Foudre) : classification de I à IV définissant la robustesse requise du système de protection. NPF I est le plus exigeant, NPF IV le moins contraignant.
- IEC 62305-2 : norme internationale définissant la méthode complète d’évaluation du risque foudre pour toute structure.
- FD C 17-108:2017 : fascicule de documentation (non contraignant, mais reconnu professionnellement) proposant une méthode simplifiée basée sur IEC 62305-2, applicable aux structures standards sans risque exceptionnel.
La méthode FD C 17-108 couvre environ 90 % des structures courantes : bâtiments tertiaires, entrepôts, immeubles résidentiels, bâtiments industriels à risque incendie ordinaire. Elle n’est pas applicable aux sites ATEX, aux ouvrages explosifs ni aux structures particulièrement complexes.
La méthode FD C 17-108 en 5 étapes
La méthode simplifiée s’articule autour de cinq paramètres clés :
Étape 1 — Déterminer le Ng du site
Le Ng (densité de foudroiement dans l’air, en impacts/km²/an) est le paramètre fondamental. Il varie selon la localisation géographique : de moins de 1 impact/km²/an en Europe du Nord à plus de 10 impacts/km²/an dans certaines régions tropicales.
Dans LPS Manager, le Ng est automatiquement renseigné dès que vous géolocalisez le bâtiment sur la carte — sans saisie manuelle, sans consultation de carte isokéraunique.
Étape 2 — Caractériser la structure
Quelques paramètres simples suffisent :
- Dimensions du bâtiment (longueur, largeur, hauteur)
- Type de toiture (métallique, béton, tuiles)
- Isolation ou non
- Présence de structures saillantes (antennes, cheminées)
Étape 3 — Évaluer le type de pertes potentielles
La méthode FD C 17-108 distingue :
- Pertes de vies humaines (L1) — risque le plus critique
- Pertes de service public (L2)
- Pertes de patrimoine culturel (L3)
- Pertes économiques (L4)
Pour la plupart des bâtiments courants, L1 et L4 sont les seules pertes à considérer, ce qui simplifie grandement l’analyse.
Étape 4 — Calculer la fréquence d’impact annuelle attendue
À partir du Ng et des dimensions du bâtiment, on calcule Nd (nombre de coups de foudre dangereux par an). Si Nd dépasse le seuil admissible Nc (défini par le type de pertes acceptable), une protection est nécessaire.
LPS Manager réalise ce calcul automatiquement et affiche clairement le résultat : protection nécessaire ou non, et si oui, quel NPF.
Étape 5 — Déterminer le NPF requis
Le NPF déterminé (I, II, III ou IV) conditionne :
- Le rayon de protection du paratonnerre ou la maille du câblage paratonnerres
- La résistance de terre maximale admissible
- L’espacement des descentes
- Le niveau des parafoudres à installer (Classe I, II ou III)
LPS Manager : le calcul NPF directement sur le terrain
Avant LPS Manager, déterminer le NPF d’un bâtiment impliquait soit de remplir un tableur Excel complexe au bureau, soit de faire appel à un bureau d’études. LPS Manager met ce calcul dans la poche de l’installateur, accessible depuis un smartphone ou tablette sur le chantier.
Ce que LPS Manager fait automatiquement
- Géolocalisation du site → Ng automatique depuis la base de données mondiale

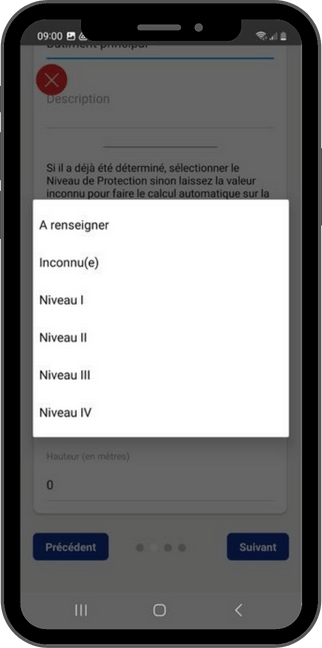

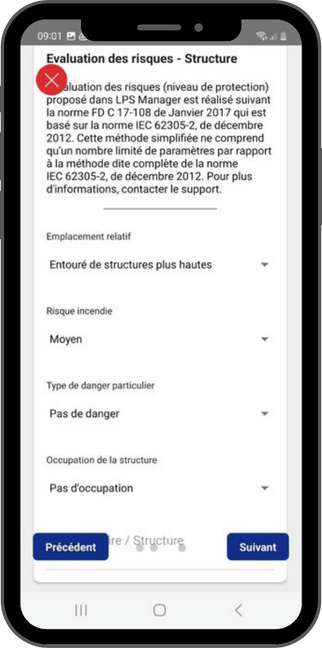

- Formulaire guidé pour les caractéristiques du bâtiment (format simple, adapté terrain)
- Calcul instantané : Nd, Nc, NPF requis
- Rapport exportable en PDF avec les données du calcul, transmissible au client ou à l’assureur
Pour quel profil d’utilisateur ?
LPS Manager cible spécifiquement :
- Installateurs parafoudristes cherchant à formaliser et accélérer leurs études terrain
- Électriciens abordant la protection foudre dans leur offre de service
- Responsables maintenance souhaitant vérifier la cohérence des installations existantes
Il ne remplace pas un bureau d’études spécialisé pour les structures complexes, les sites ATEX ou les ouvrages à risque élevé. Mais pour 90 % des interventions courantes, il fourni une réponse immédiate, documentée et conforme.
Exemple concret : bâtiment tertiaire de 5 étages en zone orageuse modérée
Prenons un exemple typique (valeurs exemple) :
- Bâtiment : 30 m × 20 m × 18 m de hauteur, toiture béton, zone industrielle
- Localisation : région de Bruxelles (Belgique) — Ng ≈ 1,5 impacts/km²/an
- Pertes considérées : L1 (personnes) + L4 (économiques)
LPS Manager calcule : Nd = 0,27 impacts/an, Nc = 0,1 (seuil L1) → Protection nécessaire → NPF III recommandé.
Résultat transmis au client en 5 minutes, avec rapport PDF à l’appui. L’installateur peut proposer directement un paratonnerre Paraton@ir NPF III avec rayon de protection adapté depuis le catalogue LPS France.
De l’étude terrain à la gestion long terme : LPS Manager accompagne tout le cycle
Déterminer le NPF n’est que le début. Une fois l’installation réalisée, LPS Manager permet de :
- Enregistrer l’installation avec ses caractéristiques et son NPF
- Planifier les maintenances périodiques (annuelles selon IEC 62305-3)
- Surveiller les impacts foudre via la fonctionnalité Site Monitoring
- Générer les rapports de conformité à tout moment
Pour les installations équipées d’un système Contact@ir, la connexion avec LPS Manager est directe : les données de supervision radio 868 MHz remontent automatiquement dans la plateforme.
Conclusion : la méthode FD C 17-108 accessible à tous les installateurs
La détermination du niveau de protection foudre n’est plus réservée aux bureaux d’études. Avec LPS Manager et la méthode FD C 17-108 intégrée, tout installateur peut réaliser cette évaluation sur le terrain, en quelques minutes, avec un résultat documenté et conforme à IEC 62305.
C’est un avantage concurrentiel direct : proposer une étude chiffrée à votre client lors de la première visite, pas une semaine après au bureau.
Découvrez LPS Manager et essayez le calcul NPF sur votre prochain chantier.
